Wiązania zespołu
Podczas umieszczania wiązania zestawiającego między 2 osiami program Inventor przewiduje teraz najlepsze dopasowanie w oparciu o wybór z minimalnym obrotem. Program Inventor przypisuje najbardziej optymalny wybór przed wyświetleniem podglądu.
Na przykład, jeśli wybierzesz oś 1 z kierunkiem, a następnie wybierzesz oś 2, położenie względne z minimalnym obrotem zostanie zachowane. Ponadto, określany jest rodzaj kierunku (przeciwstawny lub wyrównany). Zachowanie to pozwala na zastosowanie ręcznego sterowania, aby zapobiec nieprawidłowej orientacji komponentów.
Aby uzyskać więcej informacji na temat wstawiania wiązań między 2 osie, zobacz temat Wstawianie wiązań zestawiających lub równoległych.
Tryb Express
- Sterowanie wiązaniem
- Tworzenie i edycja szkiców 2D
- Wybór elementów konstrukcyjnych i elementy sterujące widocznością
- Widoczność udostępnionych i niewykorzystanych szkiców
- Priorytet wyboru: Wybierz elementy szkicu
Następujące polecenia są obecnie dostępne w trybie Express:
Aby uzyskać więcej informacji, zobacz tematy Tryb Express — informacje i Modelowanie szkieletowe w trybie Express.
Szkic zespołu
Polecenie Elipsa zostało przeniesione do grupy Okrąg w panelu Tworzenie, aby zapewnić spójny dostęp zarówno w środowisku części, jak i zespołu.

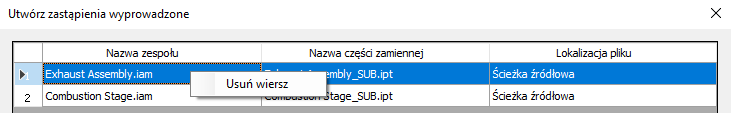

Narzędzia do zwiększania produktywności
Przewody rurowe
Opcje aplikacji

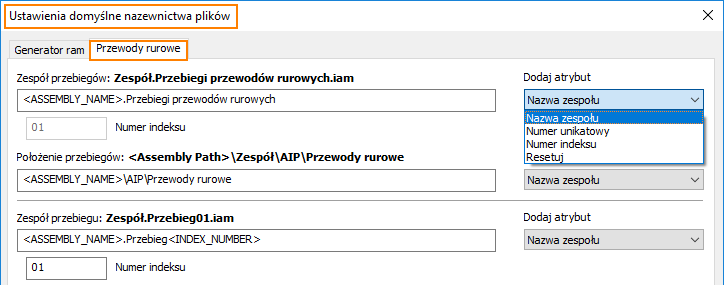

karta Plik okno dialogowe Ustawienia domyślne nazewnictwa plików zawiera obecnie kartę Przewody rurowe, na której można określić, w jaki sposób w środowisku Przewody rurowe są tworzone pliki i foldery. Przykładowo można użyć tych ustawień, aby zachować płaską strukturę folderów i całkowicie wyeliminować podkatalog AIP. Dodatkowo można teraz skonfigurować schemat nazewnictwa, używając opcji z listy rozwijanej Dodaj atrybut.
Pomysł zgłoszony na forum Inventor® Ideas
Aby uzyskać więcej informacji, zobacz Dostosowywanie struktury folderu Przewody rurowe.
Design Accelerator/Kreator wału
Okno dialogowe Kreator wału zawiera obecnie przełącznik, który umożliwia określenie sposobu tworzenia plików i folderów dla komponentów wału.
Domyślnie przełącznik
powoduje wyłączenie tworzenia struktury podzespołu i tworzy pojedynczą część wewnątrz zespołu głównego.
Kliknij przełącznik, aby włączyć tworzenie podzespołu
.
Aby uzyskać więcej informacji, zobacz temat Projektowanie wału za pomocą funkcjonalnych danych wejściowych.
Ulepszenia dotyczące tworzenia połączeń
Można obecnie wybrać punkt środkowy szczeliny, aby zdefiniować połączenie.
Pomysł zgłoszony na forum Inventor® Ideas
Aby uzyskać więcej informacji dotyczących tworzenia połączeń, zobacz temat Definiowanie zależności połączeń i zarządzanie nimi.
Ulepszenia odbitych komponentów/konstrukcji blachowych
Polecenie Odbij komponenty rozpoznaje obecnie część konstrukcji blachowej i pozwala połączyć styl konstrukcji blachowej komponentu źródłowego z odbitą kopią.
Pomysł zgłoszony na forum Inventor® Ideas
Aby uzyskać więcej informacji, zobacz temat Lustrzane odbicie komponentów.
Obsługa gwintów w zespołach
Można obecnie tworzyć elementy gwintów w zespołach.
Dostęp:
- Zespół: karta Model 3D panel Modyfikuj zespół Gwint
- Zespół konstrukcji spawanej: karta Spoina panel Przygotowanie i obróbka Gwint
Pomysł zgłoszony na forum Inventor® Ideas
Aby uzyskać więcej informacji, zobacz temat Tworzenie gwintów.
