Kopiowanie istniejącej ramy płaskiej

Dowiedz się, w jaki sposób skopiować ramę płaską, aby wygenerować ramę przestrzenną.

  1. Kontynuuj pracę w tym projekcie lub otwórz projekt Frame_3D_Model2D.rtd.
    Uwaga: Pliki ćwiczeń znajdują się w folderze C:\ProgramData\Autodesk\Examples\Tutorials.
  2. Na standardowym pasku narzędzi rozwiń menu Układy i wybierz opcję Start, jak pokazano poniżej.

    Układ zostanie zaktualizowany do stanu początkowego.

  3. W dolnej części obszaru rysunku rozwiń listę widoków, a następnie wybierz widok 3D.

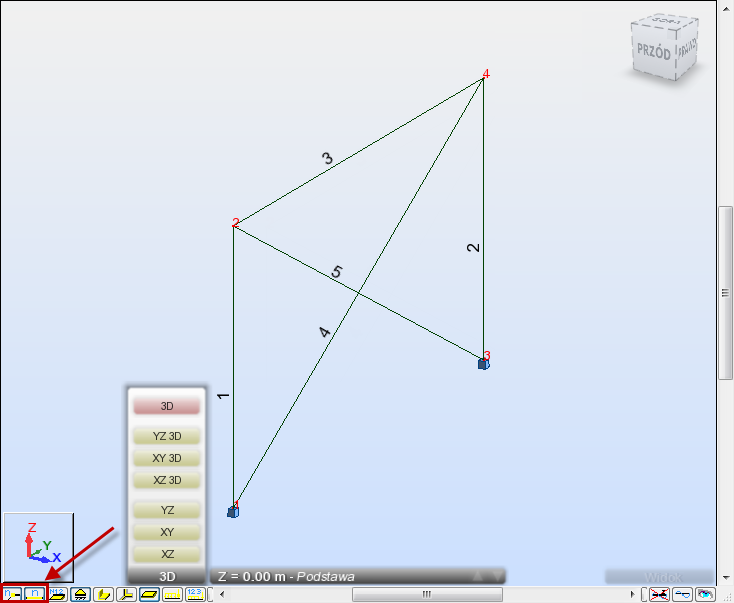

    Zostanie wyświetlona rama podobna do poniższej:

    Uwaga: Jeśli nie widzisz numerów węzłów i prętów, kliknij przycisk lub w lewym dolnym rogu obszaru rysunku, aby je wyświetlić.
  4. Kliknij przycisk (Geometria Właściwości Profile).

    Zostanie otwarte okno dialogowe Profil.

  5. Wybierz profil HP 12x63. Użyjemy tego typu profilu, aby dodać nowe belki, które będą tworzone automatycznie podczas kopiowania.
  6. Kliknij przycisk Zamknij.
  7. W polu Wybór węzła , na pasku narzędzi Wybór, wprowadź numery węzłów belek rozdzielone spacjami: „2 4”, a następnie naciśnij klawisz Enter. Wybrane węzły zostaną podświetlone w kolorze zielonym.

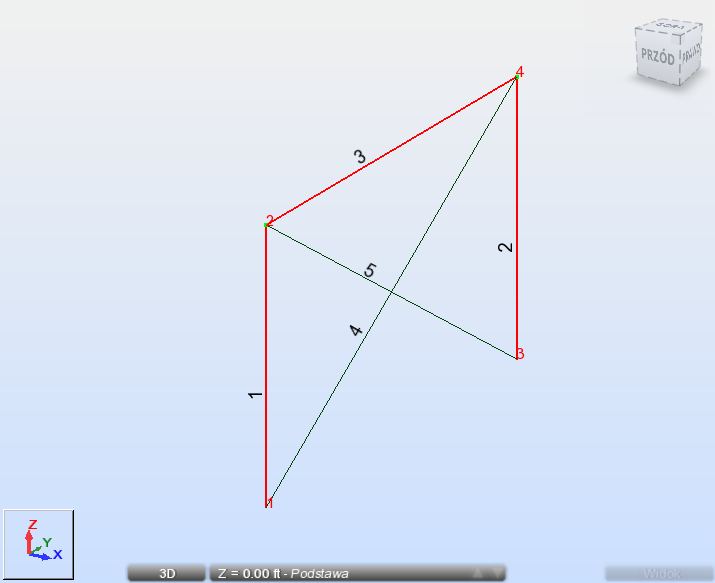

  8. W polu Wybór węzła , na pasku narzędzi Wybór, wprowadź numery słupów i belek rozdzielone spacjami: „1 2 3”, a następnie naciśnij klawisz Enter. Wybrane pręty i węzły są podświetlane na ekranie, jak pokazano poniżej.
  9. Kliknij opcje Edycja Edytuj Przesuń/Kopiuj...

    Zostanie otwarte okno dialogowe Translacja.

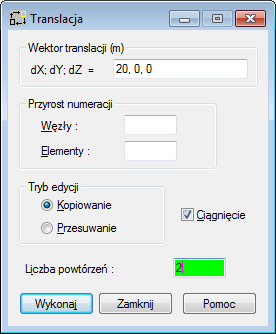

  10. W oknie dialogowym Translacja:
    • wprowadź wartość „20, 0, 0” w polu Wektor translacji;
    • wybierz opcję Ciągnięcie i utwórz dodatkowe elementy łączące między istniejącymi węzłami i nowymi węzłami utworzonymi podczas kopiowania;
    • wprowadź wartość 2 w polu Liczba powtórzeń.

  11. Kliknij przycisk Wykonaj i zamknij okno Translacja.
  12. Kliknij przycisk (Widok Zoom Powiększ wszystko), aby wyświetlić całą konstrukcję.

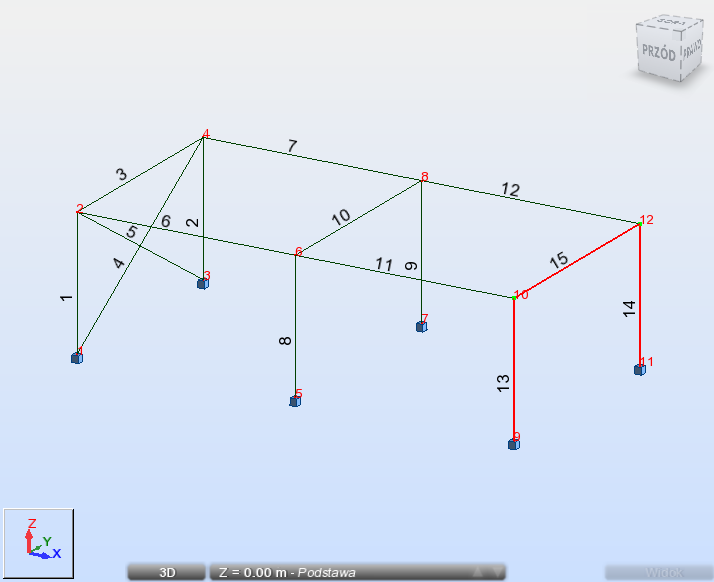

    Zostanie wyświetlona konstrukcja ramy 3D.

    Uwaga: W tej konstrukcji belki o numerach 6, 7, 11 i 12 zostały utworzone automatycznie przy użyciu opcji Przeciąganie.
  13. W obszarze rysunku wybierz numery wzmocnienia 4 i 5. Aby to zrobić, wybierz wzmocnienie, a następnie przytrzymaj klawisz Ctrl i wybierz pozostałe wzmocnienia.

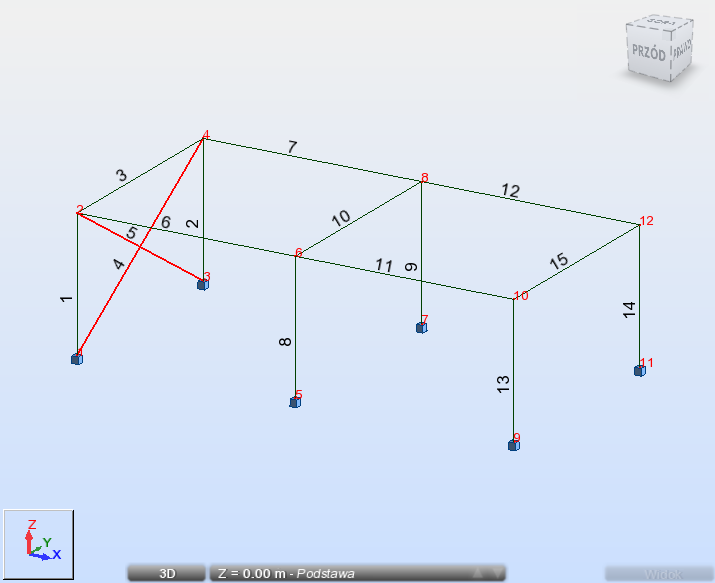

    Wybrane wzmocnienia zostaną podświetlone, jak pokazano poniżej.

  14. Kliknij opcje Edycja Edytuj Przesuń/Kopiuj...

    Zostanie otwarte okno dialogowe Translacja.

  15. W oknie dialogowym Translacja:
    • wpisz „40, 0, 0” w oknie Wektor translacji;
    • wprowadź wartość 1 w polu Liczba powtórzeń.

  16. Kliknij przycisk Wykonaj, a następnie zamknij okno dialogowe Translacja.

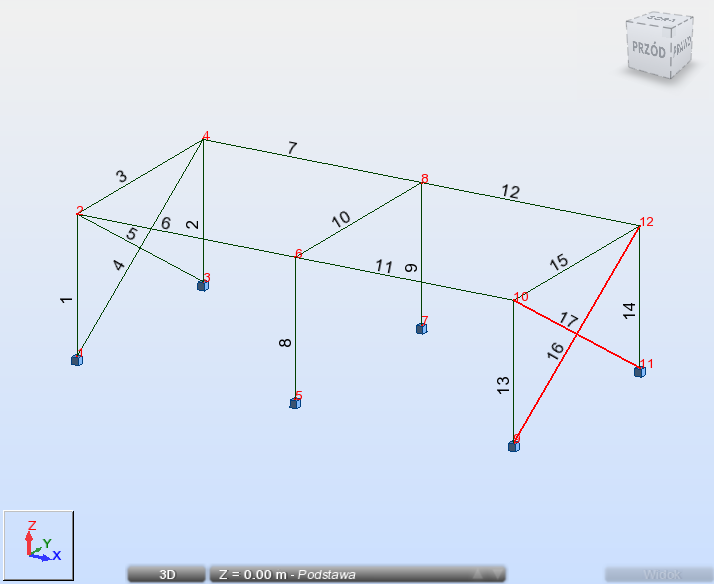

    Konstrukcja wygląda następująco:

  17. Kliknij w obszarze rysunku, aby anulować zaznaczenie wzmocnień numer 16 i 17.
  18. Zapisz projekt jako Frame_3D_Model3D.rtd.

Kliknij tutaj, aby przejść do podsumowania.
