Układy to systemy okien dialogowych, przeglądarek i tabel, służące do wykonania konkretnych operacji. Ułatwiają one użytkownikowi wykonywanie kolejnych operacji podczas definiowania, obliczania i wymiarowania konstrukcji.
Aby zapewnić spójność systemu układów, została zablokowana możliwość zamykania okien dialogowych i tabel automatycznie otwieranych po uaktywnieniu układu. Po zamknięciu programu Robot bieżący układ jest zapisywany z projektem i przywracany po ponownym otwarciu.

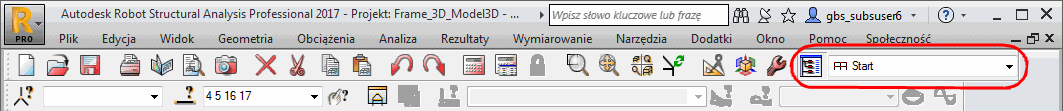

Definiuj, obliczaj i projektuj konstrukcje korzystając z kolejnych układów dostępnych na liście rozwijanej Układy.
Na liście Układy znajduje się grupa kilku typów układów, pod odpowiednimi nagłówkami. Oczywiście nie jest konieczne, aby definiować konstrukcję zgodnie z kolejnością ekranów; można to robić w dowolny sposób. Mechanizm ekranów został wprowadzony w systemie Robot po to, aby definiowanie konstrukcji było szybkie i intuicyjne.
Układ ułatwia intuicyjny i efektywny wybór kolejnego kroku tworzenia projektu. Nie jest jednak konieczne definiowanie struktury na podstawie układu. Projektowanie można również przeprowadzać bez korzystania ze zdefiniowanych układów.
System układów umożliwia wybieranie kolejnych etapów tworzenia modelu konstrukcji:
- Struktura modelu: definicja węzłów, prętów paneli, podpór, obciążeń, które tworzą model konstrukcji.
- Wyniki: prezentacja wyników uzyskanych z analizy konstrukcji (wykresy dla prętów, mapy płyt, szczegółowe analizy itp.)
- Wymiarowanie stali: weryfikacja normowa stalowych elementów konstrukcji
- Wymiarowanie drewna: weryfikacja normowa drewnianych elementów konstrukcji
- Wymiarowanie żelbetu: wymagane obliczenia zbrojenia i generowanie dostarczonego zbrojenia
- Dodatkowe moduły (przekrój, rysunki końcowe).

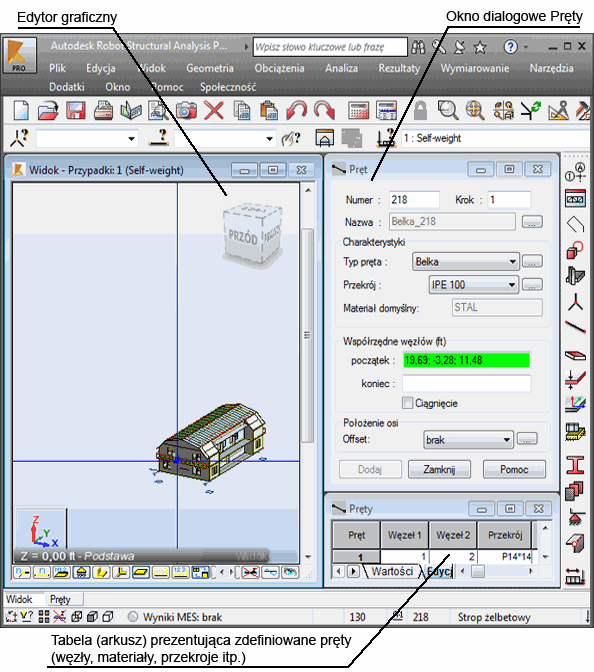

Okno dialogowe Pręt (w przypadku innego ekranu będzie to inne okno dialogowe) służące do definiowania kolejnych prętów konstrukcji Uwaga. W celu uzyskania lepszej czytelności na obrazie nie pokazano okna dialogowego Inspektora obiektów.
Tabela pozwala na edycję wprowadzonych danych.
- Edytor graficzny w przypadku wcześniejszego zdefiniowania konstrukcji.
- Okno elementu (w przykładzie powyżej wyświetlony jest pręt) pozwala definiować odpowiednie obiekty.
- Edytowalna tabela danych dla aktualnie określonego obiektu (można kopiować zawartość tabeli do formatu MS Excel).
