Opcja ta jest używana do grupowania paneli (ścian) w obiekty zwane trzonami. Pozwala to na uzyskanie wyników dla trzonów: zmniejszone siły dla każdej kondygnacji. Opcja dostępna jest:
- poprzez menu, wybierając polecenie Geometra > Atrybuty dodatkowe > Trzony.
- z paska narzędzi po naciśnięciu ikony
.
Grupowanie ścian w trzony nie ma wpływu na sztywność i wyniki dla budynku, natomiast istnienie trzonu nie wpływa na obliczenia środka ścinania (sztywności) dla przekroju piętra. Przekrój trzonu jest uwzględniany w całości. Składowa środku ścinania dla trzonu jest obliczana zgodnie z teorią prętów cienkościennych.
Dodatkowe wyniki dla trzonów można uzyskać w postaci zredukowanych sił i momentów występujących na długości osi pionowej środka ciężkości przekroju trzonu. Wyniki dotyczące sił zredukowanych dla trzonów są dostępne w postaci tabelarycznej (Wyniki / Trzony) i w postaci wykresów (Wyniki / Wykresy dla budynków).

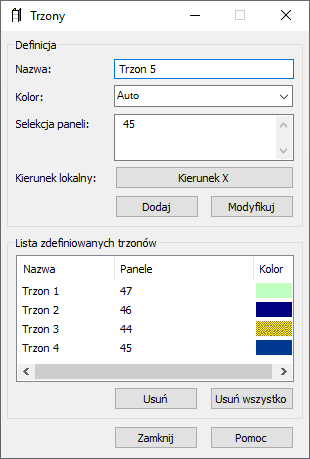

Po wybraniu tej opcji na ekranie pojawia się pokazane poniżej okno.
W powyższym oknie dialogowym określone mogą zostać następujące parametry:
- nazwa utworzonego trzonu
- kolor oznaczenia trzonu w prezentacji
Aby określić panele, z których zbudowanych będzie zdefiniowany trzon, należy zastosować się do następujących instrukcji:
- wskazać w polu Selekcja paneli panele, które mają stanowić składowe trzonu; można tego dokonać w następujący sposób:
— graficznie, wskazując wybrane panele na ekranie
— ręcznie, wprowadzając numery paneli w polu edycji
- nacisnąć pozycję Kierunek X, aby zdefiniować kierunek lokalnej głównej osi X dla trzonu. Określić jedną z tych pozycji:
— Zgodnie z globalną osią X
— Zgodnie z wektorem rzutującym na płaszczyznę XY
Uwaga: Można również zwizualizować lokalny układ współrzędnych dla trzonów na rysunku. Użyj opcji Widok > Wyświetl i wybierz opcję Układ lokalny trzonów w szablonie klasycznym. - nacisnąć przycisk Dodaj.
Zdefiniowany trzon zostanie dodany do listy zdefiniowanych trzonów znajdującej się w dolnej części okna dialogowego.
Zdefiniowany trzon może być modyfikowany. Po zmianie niektórych parametrów trzonu (np. nazwy trzonu) i naciśnięciu przycisku Modyfikuj parametry trzonów wyszczególnionych na liście trzonów modyfikowanych ulegną zmianie.
W dolnej części okna dialogowego znajdują się następujące przyciski:
- Naciśnięcie przycisku Usuń powoduje usunięcie wybranego (zaznaczonego) trzonu z listy zdefiniowanych trzonów.
- Po naciśnięciu przycisku Usuń zostaną usunięte wszystkie trzony z listy zdefiniowanych trzonów.
