Moduł wymiany danych pomiędzy programami Inventor i Robot może być uruchomiony z obydwu programów. Zależnie od kontekstu uruchomienia okno dialogowe może mieć nieco inny wygląd.
- Moduł Integracja Inventor – Robot jest uruchomiany w programie Inventor.
Moduł jest uruchamiany z programu Inventor za pomocą przycisku Eksport dostępnego w kontekście aktywnej Symulacji w module Autodesk Inventor Frame Analysis
Okno dialogowe Integracja z programem RSA zawiera następujące funkcjonalności:
- Wyślij Symulację do programu Autodesk Robot Structural Analysis (transfer bezpośredni) — umożliwia utworzenie modelu obliczeniowego bezpośrednio w programie Robot na podstawie bieżącej Symulacji w module Autodesk Inventor — Analiza ram. Opcja jest niedostępna, jeśli program Robot nie jest zainstalowany.
- Zapisz Symulację do pliku RTD programu Autodesk Robot Structural Analysis (transfer pośredni) — umożliwia otwarcie standardowego okna zapisu pliku. Program Robot nie musi być zainstalowany na komputerze.
Równolegle można określić sposób tworzenia modelu w przypadku transferu bezpośredniego:
- Utwórz nowy projekt w programie Autodesk Robot Structural Analysis
- Aktualizuj z bieżącym projektem programu Autodesk Robot Structural Analysis — umożliwia modyfikowanie obecnie otwarty projekt w programie Robot, po zmianach dokonanych w module Autodesk Inventor — Analiza ram. Opcje te są niedostępne dla transferu pośredniego (za pośrednictwem pliku RTD).
- Moduł Integracja Inventor - Robot jest uruchomiony z programu Robot.
Moduł jest uruchamiany z programu z menu Dodatki za pomocą opcji Integracja Inventor - Robot.

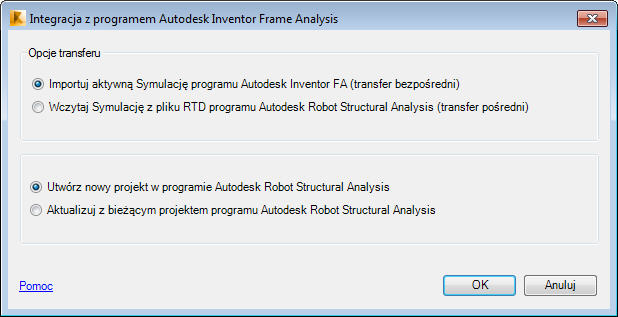

Okno dialogowe Integracja z programem Autodesk Inventor Frame Analysis zawiera następujące funkcje:- Importuj aktywną Symulację programu Autodesk Inventor FA (transfer bezpośredni) — umożliwia tworzenie modelu obliczeniowego bezpośrednio w programie Robot na podstawie aktualnej symulacji w module FA. Opcja niedostępna, jeśli program Autodesk Inventor nie jest zainstalowany.
- Wczytaj Symulację z pliku RTD programu Autodesk Robot Structural Analysis (transfer pośredni) — umożliwia otwarcie standardowego okna zapisu pliku. Program Autodesk Inventor nie musi być zainstalowany na tym samym komputerze.
Równolegle można określić sposób tworzenia modelu w przypadku transferu bezpośredniego:- Utwórz nowy projekt w programie Autodesk Robot Structural Analysis
- Aktualizuj z bieżącym projektem programu Autodesk Robot Structural Analysis — umożliwia modyfikowanie obecnie otwartego projektu w programie Robot po zmianach dokonanych w module Autodesk Inventor — Analiza ram.
Opcje te są niedostępne dla transferu pośredniego (za pośrednictwem pliku RTD).
