Parametry analizy sejsmicznej (norma kanadyjska NBC 2010 — statyczna)

Parametry uproszczonej analizy sejsmicznej z wykorzystaniem metody zastępczej siły poziomej zależą od normy sejsmicznej oraz metody definiowania wartości okresu podstawowego wybranych w oknie dialogowym Analiza sejsmiczna.

Następujące typy konstrukcji mogą być definiowane dla każdego kierunku niezależnie:

• Ramy stężone.
• Ramy zgrupowane.
• Pozostałe ramy (inne ramy odporne na działanie momentu).
• Pozostałe konstrukcje (inne systemy).
• Ramy żelbetowe (betonowe ramy odporne na działanie momentu).
• Ramy stalowe (stalowe ramy odporne na działanie momentu).
• Układy ścianowo—ramowe.
• Ściany.

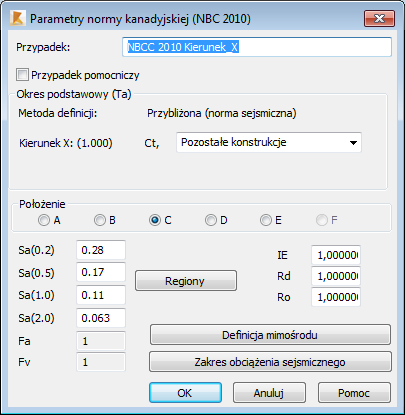

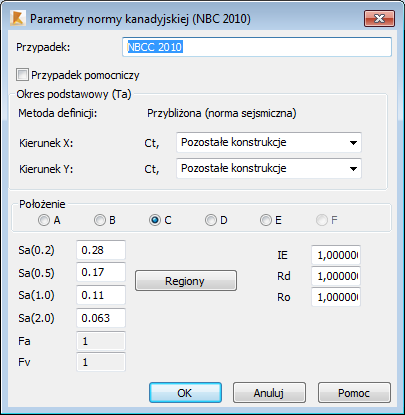

Metoda przybliżona

Okres podstawowy (T_a) zależy od typu konstrukcji oraz jej efektywnej wysokości (h_n). Jest on obliczany zgodnie z punktem 4.1.8.11.3. w następujący sposób:

T_a = C_t * (h_n) ^x

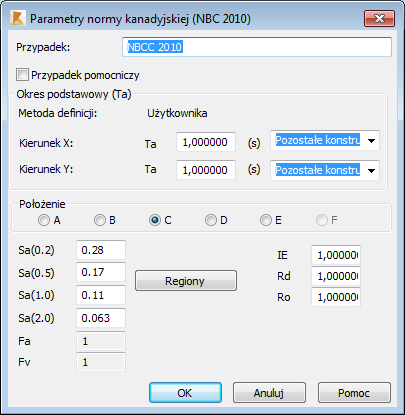

Metoda zdefiniowana przez użytkownika

Do wartości zdefiniowanych przez użytkownika nie mają zastosowania żadne ograniczenia.

Metoda dokładna

Gdy jest używana metoda dokładna, podstawowy okres (T_a) zależy od typu konstrukcji oraz wyników uzyskiwanych za pomocą metody przybliżonej. Jest on obliczany zgodnie z punktem 4.1.8.11.3.(d).

Parametry normowe

Parametry normowe analizy sejsmicznej zgodnie z wymogami normy NBC 2010 są zdefiniowane w następujący sposób:

• Klasyfikacje gruntu dla terenu (A, B, C, D, E, F) są zgodne z tabelą 4.1.8.4.A
• Współczynniki (Sa(0.2), Sa(0.5), Sa(1.0), Sa(2.0), Fa i Fv) zależą od wybranej prowincji i są zgodne z tabelą C—2.

  Wartości współczynników wyświetlane są zależnie od wybranej prowincji i gruntu. Wartości te można zmienić ręcznie lub kliknąć przycisk Region, aby zmienić prowincję i grunt odniesienia.

• Współczynniki:
  • Współczynnik IE (współczynnik ważności) jest zgodny z tabelą 4.1.8.5.
  • Współczynniki Rd i Ro są zgodne z tabelą 4.1.8.9.

W każdym wypadku, jeśli następujący warunek (4.1.8.7.1.(a)) nie jest spełniony, pozioma siła powodowana przez trzęsienie ziemi będzie równa zero:

I_EF_aS_a(0.2) < 0.35.

Bazowa siła ścinająca (V )

Siła ścinania bazowego (V) obliczana jest według następującego wzoru:

V = S(T_a) * M_v * I_e * W/(R_d * R_o)

Gdzie:

• Wartość W oznacza szerokość sejsmiczną konstrukcji [N].
• Wartość M_v zależy od wartości T_a i współczynnika S_a( 0.2)/S_a( 2,0) oraz typu poziomego układu nośnego (zgodnie z tabelą 4.1.8.11).
• Wartość S(Ta) jest interpolowana liniowo pomiędzy wartości obliczone zgodnie z poniższymi formułami:
  • S(T)=F_a * S_a(0.2) dla T <= 0.2 s.
  • S(T)=min(F_v * S_a(0.5), F_a * S_a(0.2)) dla T = 0.5 s.
  • S(T)=F_v * S_a(1.0) dla T = 1.0 s.
  • S(T)=F_v * S_a(2.0) dla T = 2.0 s.
  • S(T)=F_v * S_a(2.0) dla T >= 4.0 s.

Wartości F_a i F_v są dostępne w tabelach 4.1.8.4 B i C.
