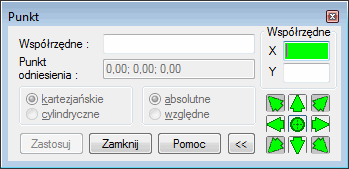

Okno dialogowe Punkt może zostać otwarte w następujący sposób:
- Wybierając komendę z menu: Narzędzia / Współrzędne punktu.
- Kliknięcie w pole prezentujące współrzędne kursora znajdujące się w linii statusowej.
- Naciśnięcie na klawiaturze klawisza z liczbą "0".
Okno dialogowe umożliwia zdefiniowanie punktu w odniesieniu do wybranego punktu odniesienia lub w sposób absolutny. Współrzędne punktu mogą być określane we współrzędnych kartezjańskich lub cylindrycznych. Opcja może być używana podczas definiowania współrzędnych węzłów, prętów, konturów i innych obiektów. W polu Punkt odniesienia wyświetlane są współrzędne ostatnio definiowanego punktu. Jeżeli punkt odniesienia ma być konkretnym punktem istniejącej już części modelu, to można na przykład zdefiniować (zredefiniować) węzeł w tym punkcie.
Naciśnięcie przycisku >> rozszerza okno dialogowe; naciśnięcie przycisku << przywraca oryginalny rozmiar okna dialogowego. Po prawej stronie okna dialogowego wyświetlane są opcje definiowania współrzędnych punktu lub odległości od punktu odniesienia.
W prawym dolnym rogu okna dialogowego znajdują się ikony, które pozwalają na:
— Definiuje współrzędne punktu
,
,
i
– podanie odległości definiowanego punktu od punktu odniesienia w kierunku osi wybranej płaszczyzny (np. X lub Y).
,
,
i
– podanie odległości definiowanego punktu od punktu odniesienia w kierunku dwóch osi wybranej płaszczyzny (np. X i Y).
Współrzędne należy definiować w następującym formacie:
- Układ kartezjański: (x, y, z)
- Układ cylindryczny: (r, j, z).
Najlepiej zilustrować możliwości opcji znajdujących się w tym oknie dialogowym na przykładzie definicji pręta konstrukcji:
- Otwórz okno dialogowe Punkt.
- Otwórz okno dialogowe Pręt.
- W oknie dialogowym Pręt ustaw kursor w polu Początek, a następnie na ekranie graficznym zdefiniuj punkt będący początkiem pręta np. punkt o współrzednych (1,1). punkt o współrzędnych (1,1) — należy zwrócić uwagę, że współrzędne tego punktu zostaną wpisane w pole edycyjne Punkt odniesienia znajdujące się w oknie dialogowym Punkt
- Wybierz opcje Układ kartezjański i Współrzędne względne.
- W polu współrzędnych wprowadź następujące współrzędne: (3,2), a następnie kliknij przycisk Zastosuj.
Generowany jest pasek, którego koniec znajduje się w punkcie o współrzędnych (4,3). Innymi słowy, wektor został zdefiniowany w odniesieniu do punktu odniesienia (początku paska), a nie do początku globalnego układu współrzędnych.
Różnicę w działaniu opcji Punkt, gdy wybrane zostaną współrzędne względne i bezwzględne (absolutne) w układzie kartezjańskim, przedstawiono na poniższym rysunku. W obydwu przypadkach początkiem pręta był punkt o współrzędnych (1,1), natomiast w polu edycyjnym Współrzędne w oknie dialogowym Punkt wpisywane były współrzędne (3,2).
|
Wybrano opcję: Współrzędne względne Utworzony zostanie pręt: Początek: (1,1) Koniec: (4,3)  |
Wybrano opcję: Współrzędne absolutne Utworzony zostanie pręt: Początek: (1,1) Koniec: (3,2)
|
