Opcja służy do prezentowania dla powierzchniowych elementów skończonych map lub izolinii otrzymanego w trakcie wymiarowania płyt/powłok zbrojenia teoretycznego. Na karcie Zbrojenie prezentowane są mapy lub izolinie teoretycznego (wymaganego) wzmocnienia płyt/powłok uzyskane podczas obliczeń.
Do prezentacji mogą zostać wybrane następujące wielkości:
- Zbrojenie teoretyczne płyt/powłok: wyznaczone powierzchnie zbrojenia, rozstawy zbrojenia i liczby prętów zbrojeniowych
- Zbrojenie minimalne płyt/powłok: powierzchnie i rozstawy zbrojenia oraz liczba prętów zbrojeniowych.

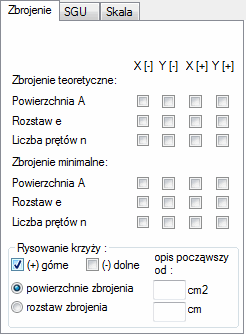

Poszczególne kolumny oznaczają:
- X [—]: zbrojenie dolne w kierunku X (zbrojenie główne)
- X [+]: zbrojenie górne w kierunku X (zbrojenie główne)
- Y [—]: zbrojenie dolne w kierunku Y (zbrojenie prostopadłe do głównego)
- Y [+]: zbrojenie górne w kierunku Y (zbrojenie prostopadłe do głównego).
Położenie zbrojenia dolnego i górnego jest przyjmowane w panelu zgodnie ze zwrotem osi z lokalnego układu panelu — patrz poniższy rysunek (ta konwencja dotyczy również ścian żelbetowych).
Przykładowo, jeżeli zwrot wektora osi z lokalnego układu współrzędnych panelu jest następujący
, to:
- Zbrojenie górne:
. - Zbrojenie dolne:
Teoretyczne powierzchnie zbrojenia oraz rozstawy zbrojenia otrzymane podczas wymiarowania konstrukcji płytowych/powłokowych mogą być prezentowane również w postaci krzyży zbrojenia. Rozdzielone zostało rysowanie krzyży dla górnego i dolnego zbrojenia. Wartości określające segmenty krzyżowe górnego zbrojenia są rysowane na dodatniej osi (↑ →). Te wartości określające dolne zbrojenie są rysowane na ujemnych wartościach osi (← ↓). Dzięki temu można włączyć jednoczesne rysowanie krzyży dla górnego i dolnego zbrojenia.
Zobacz także:
Metoda wyznaczania powierzchni zbrojenia płyt i powłok
W przypadku, gdy wybrana została norma żelbetowa, dla której możliwe są obliczenia ze względu na stan graniczny użytkowania, w oknie dialogowym Zbrojenia dostępna jest dodatkowa karta SLS.
Karta umożliwia wybór dla prezentacji (parametry zależą od wybranej normy).
- Szerokość zarysowania w obu kierunkach.
- Współczynnik sztywności (oznaczany jako D / B). Iloraz sztywności płyty przy założeniu sprężystości materiału (jak w obliczeniach MES) i sztywności zastępczej (uwzględniającej zarysowanie oraz obliczone zbrojenie). Patrz również: Obliczenia ugięć płyt i powłok).
- Ugięcie u. rzeczywiste przemieszczenie punktu obliczeniowego plyty uR, który uwzględnia zarysowanie i obliczone zbrojenie. Patrz również: Obliczenia ugięć płyt i powłok).
