Całkowanie równań ruchu — tabele

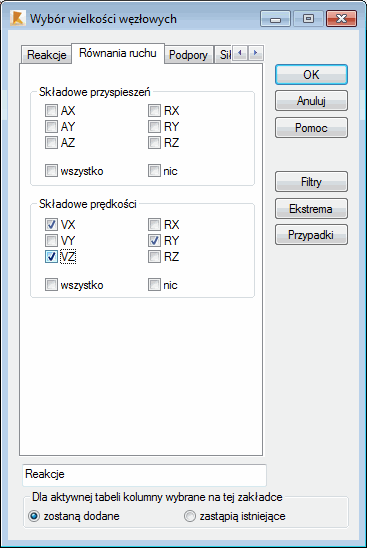

Po wybraniu karty Całkowanie równań ruchu w oknie dialogowym Kolumny wyświetlane są wielkości węzłowe.

Dla całkowania równań ruchu, oprócz głównego przypadku obciążenia, tworzone są dwa przypadki pomocnicze zawierające obwiednię górną (+) i dolną (-). Po wybraniu głównego przypadku dostępne są wyniki dla poszczególnych składowych przypadku złożonego.

Można wybrać składowe prędkości i przyspieszenia przemieszczeń dla przypadku całkowania równań ruchu (tabele węzłów konstrukcji).

Uwaga: Ze względu na możliwość wystąpienia dużej liczby wyników przy dużej liczbie przedziałów czasowych zalecane jest ograniczenie zawartości otwieranych tabel z wynikami za pomocą opcji znajdujących się na karcie Filtrowanie wyników w oknie dialogowym Typ analizy.

Jeżeli nie został wybrany pojedynczy przypadek złożony całkowania równań ruchu, to w tabeli wyniki pokazywane są dla przypadków pomocniczych obwiedni górnej (+) i dolnej (-).

Natomiast jeżeli został wybrany pojedynczy przypadek złożony całkowania równań ruchu, to dostępne są wyniki dla poszczególnych składowych. W pierwszej kolumnie tabeli, od lewej do prawej strony, prezentowane są następujące informacje: Węzeł, Przypadek, Składowa i Czas(y).

Uwaga: W tabeli reakcji wyniki są przedstawiane w taki sam sposób w tabeli przemieszczeń. Dla całkowania równań ruchu nie jest konieczne przedstawianie równowagi sił i reakcji w kolejnych krokach czasowych.

W tabelach wyników całkowania równań ruchu dla prętów i elementów powierzchniowych wielkości prezentowane są w taki sam sposób jak w tabeli dla węzłów. Pierwsza kolumna tabeli zawiera numer składowej przypadku i krok zmiennej czasowej.
