Wymiarowanie zbrojenia dla wybranych elementów żelbetowych konstrukcji jest wykonywane zgodnie z wybraną normą projektową zbrojenia.
Aby obliczyć / zwymiarować zbrojenie dla elementów betonowych w programie Revit:
- Wybierz betonowe elementy konstrukcji w programie Revit (ze zdefiniowanym zbrojeniem lub bez). Można wybrać kilka elementów różnych typów (belki, słupy i stopy fundamentowe).

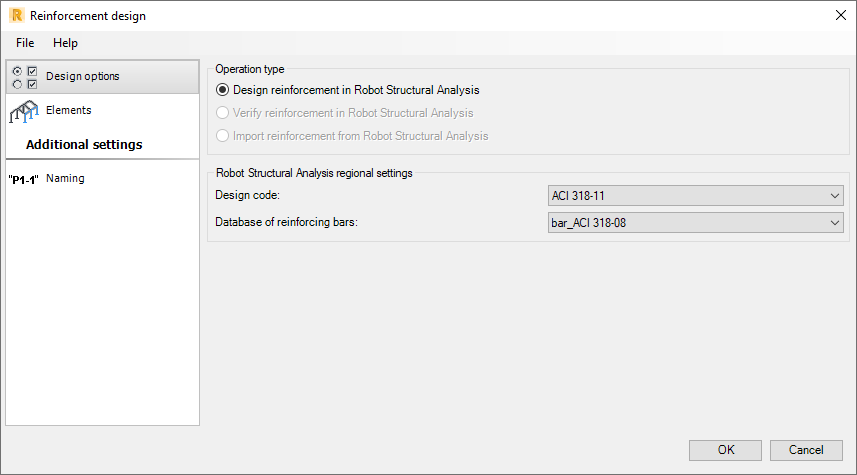

- Uruchom moduł w zakładce Analiza na wstążce, wybierając panel Analiza i wymiarowanie > Projektowanie zbrojenia. Wybierz opcję Projektowanie zbrojenia w programie Robot Structural Analysis w polu Typ operacji okna dialogowego Wymiarowanie zbrojenia.
- W pozycji Ustawienia regionalne wybierz normę projektową oraz bazę prętów zbrojeniowych, które będą używane podczas obliczeń.

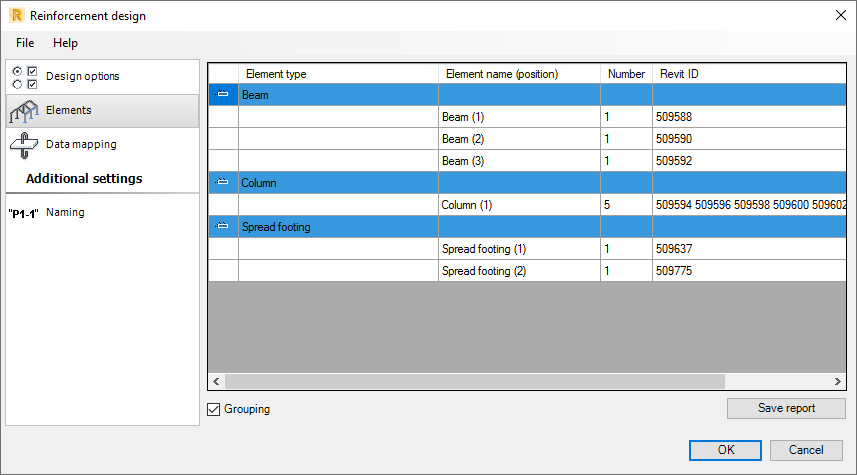

- Otwórz zakładkę Elementy, aby wyświetlić listę pozycji, do których przypisane są wybrane elementy.
Kliknij przycisk Zapisz raport, aby zapisać zawartość zakładki Elementy. Wyświetlona zostanie lista elementów programu Revit (identyfikatory z programu Revit) wraz z informacją o przypisanych do nich pozycjach. Jest to przydatne, gdy trzeba powrócić do elementów programu Revit ze zbrojeniem wymiarowanym lub sprawdzonym w programie Robot.
- Kliknij przycisk OK.
Uruchamiany jest moduł programu Robot przeznaczony do obliczeń i weryfikacji na podstawie normy odpowiedniego typu elementu żelbetowego (np. belki żelbetowej lub słupa żelbetowego). Do programu Robot przekazywane są jedynie dane geometryczne elementu konstrukcji żelbetowej. Nie są przenoszone informacje dotyczące zbrojenia.
W module programu Robot przeznaczonym do obliczeń zbrojenia w elementach konstrukcji żelbetowej należy wykonać kolejne kroki związane z obliczeniami zbrojenia dla elementu żelbetowego:
- definiowanie obciążeń
- definiowanie parametrów wymiarowania (opcje obliczeniowe, parametry zbrojenia)
- uruchomienie obliczeń zbrojenia
- przeglądanie wyników / generacja raportu po generacji zbrojenia.
