Wygeneruj wykres pokazujący zależność pewnej wielkości wynikowej, na przykład siły lub przemieszczenia w danym punkcie, od położenia siły jednostkowej na obszarze obciążenia.
- Kliknij kolejno opcje Obciążenia
Obciążenia specjalne
Schematy obciążeń. Zostaje otwarte okno Schematy obciążeń . - Kliknij w polu Panel, aby je uaktywnić.
- W obszarze rysunku wybierz panel, dla którego chcesz utworzyć powierzchnię wpływu. W polu Panel zaktualizuje się liczba paneli.
- Kliknij przycisk Dodaj, aby zdefiniować powierzchnię wpływu. Zostaje otwarte okno Definicja powierzchni wpływu .
- Wybierz z karty wielkość wynikową, a następnie kliknij przycisk Zastosuj. Wybrana wielkość wynikowa jest dodawany do okna dialogowego Schematy obciążeń .
- Powtórz krok 5 dla każdego j wielkości wynikowej, którą chcesz dodać, a następnie kliknij przycisk Zamknij. Wybrane elementy zostaną wyświetlone w postaci listy w oknie dialogowym Schematy obciążeń . Uwaga: Jeśli chcesz usunąć wielkość wynikową z listy, zaznacz ją, a następnie kliknij przycisk Usuń.
- Kliknij przycisk Generuj. Okno Schematy obciążeń jest zamykane, a zostaje otwarte okno dialogowe Schematy obciążeń — obciążenia . W tym oknie dialogowym jest dostępne graficzne przedstawienie powierzchni wpływu, a także zdefiniowanie nowych przypadków i obciążeń.
- Aby wyświetlić schemat kolorów powierzchni wpływu:
- Wybierz jedną ze zdefiniowanych powierzchni wpływu z listy Wykresy schematów obciążeń.
- Wybierz, aby przedstawić obszary, gdzie wartości powierzchni wpływu są dodatnie lub ujemne.
- Można też wybrać opcję Otwórz nowe okno dla selekcji, aby zobaczyć wynikowy schemat w nowym widoku.
- Kliknij przycisk Zastosuj.
Uwaga: Aby zwiększyć czytelność, czarne izolinie z opisami, również są rysowane na wykresie. Wyniki są zawsze przeskalowane w taki sposób, aby były zawarte w przedziale [—1.0, 1.0]. Granice zakresów są ustalone i wynoszą: —1.0, —0.75, —0.5, —0.25, 0.0, 0.25, 0.5, 0.75, 1.0. - Aby zdefiniować nowy przypadek obciążenia i obciążenia powierzchniowego na konturze:
- Wprowadź nową nazwę przypadku w polu Nazwa przypadku obciążenia lub wybierz jedną ze zdefiniowanych powierzchni wpływu z listy Wykresy schematów obciążeń.
- Kliknij opcję Dodawanie przypadku, aby wygenerować nowy przypadku o określonej nazwie. Wygenerowany przypadek jest dodawany do listy przypadków obciążenia dla bieżącego projektu.
- Kliknij przycisk Obciążenie, aby otworzyć okno dialogowe Obciążenie jednorodne (kontur) .
- Zdefiniuj intensywność obciążenia oraz kontur, na którym działa obciążenie, a następnie kliknij przycisk Dodaj.
- Zamknij okno dialogowe Obciążenie jednorodne (kontur) .
- Zamknij okno dialogowe Schematy obciążeń — obciążenia

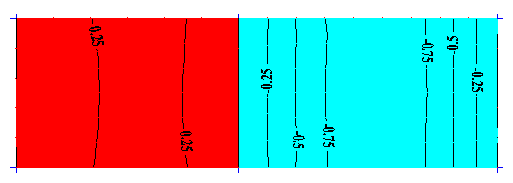

Przykład wykresu schematu obciążeń z odpowiednimi izoliniami:
