Po wybraniu tej normy, obciążenia sejsmiczne generowane będą na podstawie wymagań tymczasowych normy NF EN 1998—1/NA:2010p, która jeszcze nie została wypuszczona.
Aby przeprowadzić analizę sejsmiczną według zasad podanych w tej normie, należy zdefiniować następujące parametry.
-
Odniesienia Szczyt Ground przyspieszenie na typ podłoża agR. Określa wartości przyspieszenia odniesienia dla poziomego spektrum wzbudzającego agr i pionowego spektrum wzbudzającego a gv. Projektowanie terenu, przyspieszenie ag jest zdefiniowana jako odniesienia Szczyt Ground przyspieszenie na typ podłoża agR i istotności współczynnik γ uzyskaną z klasy budynku:
ag = γ × agR.Zgodnie z normą, istnieje 5 stref sejsmicznych:
Powierzchnia sejsmiczna
Strefa sejsmiczna
agrm/s2
agvm/s2
1
Bardzo słaba
0.0
0.0
2
Słaba
0.7
0,45 × agr
3
Umiarkowana
1.1
0,45 × agr
4
Średnia
1.6
0,45 × agr
5
Silna
3
0,90 × agr

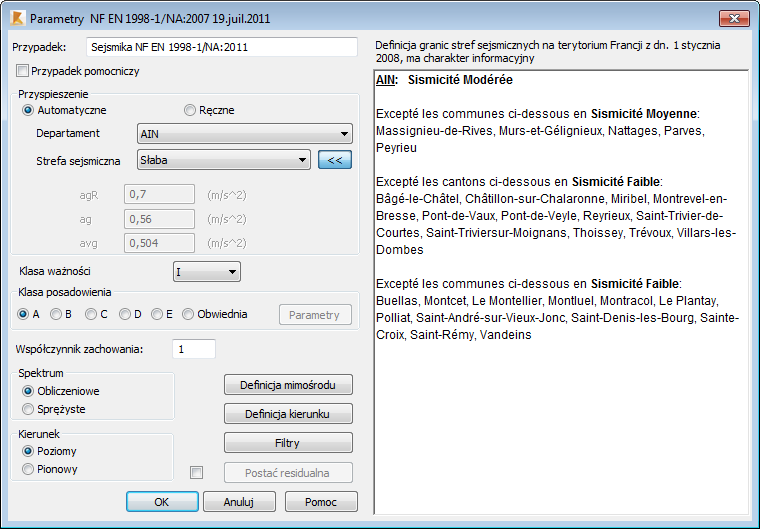

Po wybraniu opcji Automatycznie można określić wartości przyspieszenia odniesienia automatycznie przez określenie departamentu i strefy sejsmicznej. Kliknij przycisk >>, aby rozszerzyć listę stref dla wybranego departamentu. Definicja krawędzi stref sejsmicznych na terytorium Francji na dzień 1 stycznia 2008 r. wykonywana jest wyłącznie dla celów informacyjnych.
Po wybraniu opcji Ręcznie można określić własne wartości przyspieszenia odniesienia.
- Klasa ważności (I, II, III, IV) — określa współczynnik ważności γ.
Klasa budynku
Współczynnik ważności γ
I
0.8
II
1.0
III
1.2
IV
1.4
- Klasa posadowienia (A, B, C, D i E) — określa wpływ parametrów opisujących spektrum odpowiedzi.
Tabeli: parametry spektrum poziomego określane na podstawie klasy posadowienia i strefy sejsmicznej.
Klasę posadowienia
Strefa sejsmiczna 1 do 4
Strefa sejsmiczna 5
S
TB(s)
TC(s)
TD(s)
S
TB(s)
TC(s)
TD(s)
A
1.00
0.03
0.20
2.50
1.00
0.15
0.40
2.00
B
1.35
0.05
0.25
2.50
1.20
0.15
0.50
2.00
C
1.50
0.06
0.40
2.00
1.15
0.20
0.60
2.00
D
1.60
0.10
0.60
1.50
1.35
0.20
0.80
2.00
E
1.80
0.08
0.45
1.25
1.40
0.15
0.50
2.00
Tabela: parametry spektrum pionowego określane na podstawie strefy sejsmicznej.
Strefa sejsmiczna
avg/ag
TB(s)
TC(s)
TD(s)
1 do 4
0.45
0.05
0.15
1.0
5
0.90
0.05
0.15
1.0
Jeżeli wybrana zostanie opcja Obwiednia, dostępny staje się klawisz Parametry; jego naciśnięcie powoduje otwarcie okna dialogowego Obwiednia spektrów.
- Wartość współczynnika zachowania q. Zgodnie z główną normą EN 1998 punkt 3.2.2.5, jest to współczynnik redukcji dla spektrum odpowiedzi wymiarowania w odniesieniu do sprężystego spektrum odpowiedzi . Można edytować jego wartość po wybraniu opcji Spektrum wymiarowania. Uwaga: Współczynnik zachowania q redukuje spektrum wymiarowania; w ten sposób są również zmniejszane obciążenia sejsmiczne i wynikające z nich siły wewnętrzne. Jednakże, zgodnie z normą EN 1998 punkt 3.2.2.5, przemieszczenie w oparciu o wymiarujące spektrum odpowiedzi jest mnożone przez współczynnik zachowania q. Dlatego, zwykle takie przemieszczenie nie jest zmniejszane w odniesieniu do elastycznego spektrum odpowiedzi.
- Typ spektrum (wymiarujące lub elastyczne), zgodnie z główną normą EN 1998 punkt 3.2.2.
Spektrum odpowiedzi obliczane jest na podstawie powyższych parametrów przy użyciu wzorów dla elastycznego spektrum odpowiedzi (punkty 3.2.2.2 i 3.2.2.3) i dla spektrum wymiarującego dla analizy elastycznej (punkt 3.2.2.5).
- Kierunek (poziomy, pionowy).
Naciśnięcie klawisza Definicja mimośrodu powoduje otwarcie okna dialogowego Definicja mimośrodów masy, w którym określony może zostać sposób uwzględnienia przesunięcia masy o mimośród w analizie sejsmicznej.
Poniżej w oknie dialogowym znajdują się przyciski Definicja kierunku, Filtry i Postać residualna.
Szczegóły dotyczące tej metody analizy konstrukcji można znaleźć w wymienionej normie.
