Opcja umożliwia użytkownikowi zdefiniowanie przekroju złożonego. Podając odpowiednie wymiary dla wybranego typu przekroju, w łatwy sposób można zdefiniować dość przekrój złożony.
Opcja dostępna jest:
- Wybranie widoku Narzędzia > Definicja przekroju
- wybranie opcji Plik > Nowy przekrój > Baza przekrojów pełnych lub kliknięcie ikony
na pasku narzędzi.

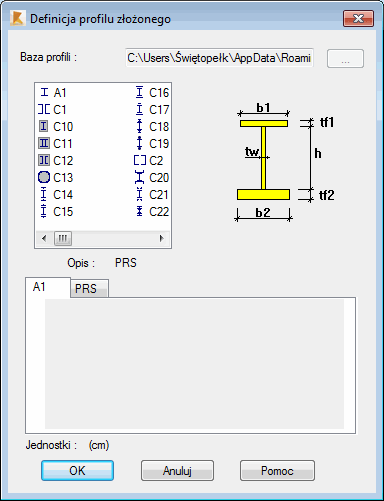

Po wybraniu tej opcji na ekranie pojawia się okno dialogowe Definicja przekroju złożonego.
Użytkownik może wczytać do modułu Definicja przekroju odpowiedni przekrój z aktywnej bazy przekrojów, która jest prezentowana w górnej części okna dialogowego. Środkowa część okna dialogowego jest podzielona na trzy części:
- pierwszą, w której prezentowane są typy dostępnych przekrojów (schematycznie są one przedstawiane za pomocą ikony i symbolu — patrz tabela poniżej)
- drugą, w której prezentowany jest schematyczny rysunek przekroju z wymiarami
- trzecią, najniżej położoną część, która składać się może z kilku kart w zależności od wybranego typu przekroju; na poszczególnych kartach użytkownik może określić parametry (wymiary) składowych elementów przekroju.
Aby wczytać przekrój do modułu Definicja przekroju, należy:
- Przejść na ekran Definicja przekroju.
- W oknie Definicja przekroju złożonego wybrać typ rodziny (np.C1).
- Na odpowiednich kartach zdefiniować parametry przekroju (takie jak wymiary i materiał). Liczba parametrów zależy od typu wybranego przekroju złożonego.
- Kliknąć przycisk OK.
Lista dostępnych typów przekroju
|
Ikona |
Symbol |
Opis przekroju |
|---|---|---|
|
A1 |
Dwuteownik o jednej osi symetrii |
|
C1 |
Dwa ceowniki |
|
C10 |
Dwuteownik zawarty w prostokącie z betonu |
|
C11 |
Dwa dwuteowniki zawarte w prostokącie z betonu |
|
C12 |
Dwa ceowniki zawarte w prostokącie z betonu |
|
C13 |
Cztery kątowniki + cztery płyty z betonem wypełniającym |
|
C14 |
Dwuteownik z dwoma teownikami |
|
C15 |
Dwuteownik z dwoma teownikami |
|
C16 |
Dwuteownik z dwoma płytami |
|
C17 |
Dwuteownik z dwiema płytami różnej wielkości |
|
C18 |
Dwuteownik z dwoma mniejszymi dwuteownikami |
|
C19 |
Dwuteownik z dwoma przekrojami kołowymi |
|
C2 |
Dwa ceowniki |
|
C20 |
Dwuteownik z dwoma ceownikami |
|
C21 |
Dwuteownik z czterema kątownikami |
|
C22 |
Dwuteownik z czterema kątownikami |
|
C23 |
Dwa ceowniki |
|
C24 |
Ceownik z dwiema płytami |
|
C25 |
Ceownik z dwoma kątownikami |
|
C26 |
Ceownik z dwoma kątownikami |
|
C27 |
Dwa kątowniki |
|
C28 |
Cztery kątowniki z dwiema płytami |
|
C29 |
Cztery kątowniki z płytą |
|
C3 |
Dwa ceowniki z dwiema płytami |
|
C30 |
Osiem kątowników |
|
C31 |
Osiem kątowników |
|
C32 |
Cztery kątowniki z dwoma ceownikami |
|
C33 |
Cztery kątowniki z czterema płytami |
|
C34 |
Ceownik z dwoma kątownikami |
|
C34a |
Cztery kątowniki |
|
C37 |
Trzy dwuteowniki |
|
C38 |
Dwuteowniki złożone |
|
C39 |
Dwa ceowniki z czterema płytami |
|
C4 |
Dwa ceowniki z dwiema płytami |
|
C40 |
Dwuteownik z dwoma ceownikami |
|
C5 |
Dwuteowniki złożone |
|
C6 |
Cztery ceowniki |
|
C7 |
Skrzynka z dwoma dwuteownikami |
|
C8 |
Cztery kątowniki |
|
C9 |
Dwuteownik + ceownik z prostokątem betonowym |
