Parametry edycji

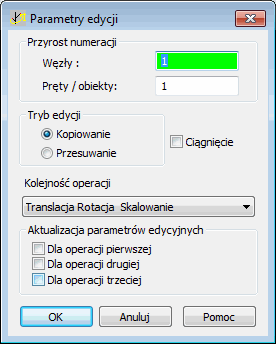

Po kliknięciu Parametrów w oknie dialogowym Edycja złożona lub w oknie Transformacja układu współrzędnych wyświetli się następujące okno: Okno Parametry edycji służy do definiowania dodatkowych parametrów operacji złożonej edycji lub transformacji układu współrzędnych.

W górnej części okna dialogowego znajdują się przeznaczonego do tego celu opcje używane do edycji złożonej i transformacji systemu współrzędnych:

• Przyrost numeracji:

  Węzły — opcja służąca do definicji kroku numeracji węzłów konstrukcji, o który będą różniły się numery nowo powstających węzłów.

  Pręty/obiekty — opcja służąca do definicji kroku numeracji prętów lub obiektów konstrukcji, o który będą różniły się numery nowo powstających prętów/obiektów.

• Tryb edycji:

  Kopiowanie — włączenie opcji powoduje, że w wyniku edycji dowolnego węzła lub pręta/obiektu powstaje nowy węzeł lub pręt/obiekt (pierwotne obiekty nie ulegają zmianie).

  Przesuwanie — włączenie opcji powoduje, że w wyniku edycji dowolnego węzła lub pręta/obiektu następuje przesunięcie węzła lub pręta/obiektu Pierwotne obiekty w konstrukcji zmieniają swoje położenie.

  Ciągnięcie — opcja służąca do włączania/wyłączania ciągnięcia podczas wykonywania operacji edycji złożonej lub transformacji układu współrzędnych. Włączenie opcji powoduje, że w wyniku edycji pomiędzy starymi a nowymi węzłami konstrukcji powstaną nowe pręty.Robot Numeracja powstałych w taki sposób prętów jest automatyczna.

W środkowej części tego okna znajduje się pole Kolejność operacji, gdzie można określić kolejność wykonywania operacji edycji.

W dolnej części okna dialogowego znajduje się pole Aktualizacja parametrów edycyjnych, w którym znajdują się trzy opcje:

• Dla operacji pierwszej — jeżeli ta opcja zostanie włączona, to parametry zdefiniowane dla pierwszej operacji edycyjnej są aktualizowane po każdej operacji.
• Dla operacji drugiej — jeżeli ta opcja zostanie włączona, to parametry zdefiniowane dla drugiej operacji edycyjnej są aktualizowane po każdej operacji.
• Dla operacji trzeciej — jeżeli ta opcja zostanie włączona, to parametry zdefiniowane dla trzeciej operacji edycyjnej są aktualizowane po każdej operacji.

Uwaga: Jeżeli opcja Skalowanie będzie wchodzić w skład edycji złożonej, to w oknie dialogowym Parametry edycji (uruchamianego po naciśnięciu klawisza Parametry) należy włączyć opcję Aktualizacja parametrów edycyjnych dla opcji Skalowania. (w zależności od tego, na którym miejscu występować będzie opcja Skalowanie, będzie to operacja: pierwsza, druga lub trzecia) Włączenie tej opcji powoduje, że położenie środka skalowania będzie uaktualniane podczas wykonywania edycji złożonej. Na przykład kilkakrotne powtórzenie translacji i skalowania spowoduje, że kolejne operacje skalowania odbywać się będą dla kolejnych położeń środka skalowania — po uwzględnieniu wektora translacji.

Działanie opcji (edycja złożona) znajdujących się w polu Aktualizacja parametrów edycyjnych omówione zostało w przykładzie.
