Geometria

Zbrojenie stóp fundamentowych — rozszerzenie uruchamiane w programie Autodesk® Revit®.

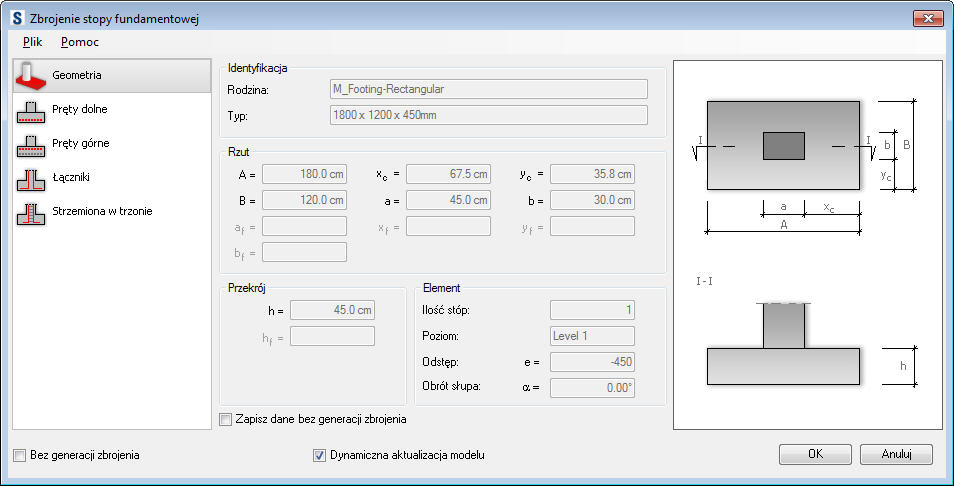

Parametry geometrii stopy fundamentowej obejmują:

• Parametry identyfikacyjne (rodzina i typ) stopy fundamentowej wczytane z modelu programu Revit
• Wymiary na rzutach
• Wymiary przekrojów
• Parametry elementów, w tym liczba stóp, poziom, odsunięcie i kąt

Dopuszczalne kształty stopy fundamentowej i słupa:

• stopa fundamentowa,
  • pojedynczy prostokąt,
  • dwa prostokąty,
  • trapezowa,
• słup dochodzący,
  • żelbetowy prostokątny,
  • żelbetowy okrągły,
  • stalowy,
  • Bez słupa dochodzącego.

Jeśli opcja Zapisz dane bez generacji zbrojenia nie jest zaznaczona, pręty zbrojeniowe są generowane i wyświetlane w programie Autodesk® Revit®. Jeśli ta opcja jest wybrana, dane zbrojenia są generowane (i mogą być użyte po ponownym uruchomieniu rozszerzenia), ale pręty zbrojeniowe nie mogą być wyświetlone w programie Autodesk® Revit®.

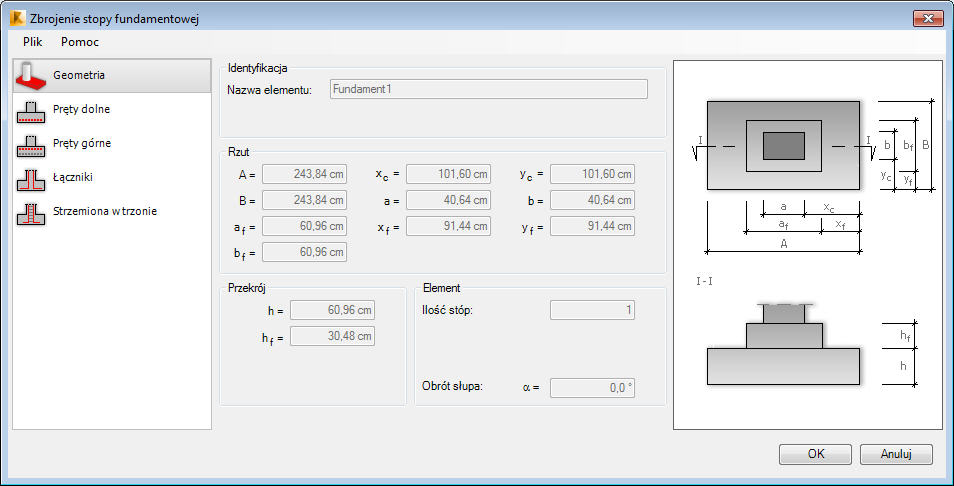

Zbrojenie stóp fundamentowych — rozszerzenie uruchamiane w programie Autodesk Robot Structural Analysis.

Należy określić następujące dane w górnej części okna dialogowego:

• nazwa stopy fundamentowej,
• liczba zdefiniowanych stóp fundamentowych,
• wymiary stóp fundamentowych (na rzutach i wymiary przekrojów).
