Analiza szczegółowa — norma CM66

Opcja umożliwia szczegółową analizę:

• środników prętów dwuteowych
• skrzynkowych lub
• Pręty ceowe wykonanych z przekrojów walcowanych lub spawanych.

Analizę szczegółową pręta według francuskiej normy stalowej CM66 można uruchomić naciskając przycisk Szczegółowa znajdujący się w oknie dialogowym wyników szczegółowych.

Program pozwala przeprowadzić następujące obliczenia na podstawie wymogów opisanych w normie CM66:

• stateczność nieużebrowanego środnika w złożonym stanie naprężenia (rozdział 5,212—3)
• stateczność użebrowanego środnika w złożonym stanie naprężenia (rozdział 5,212—3)
• sprawdzenie żeber (rozdział 5,212—4).

Kontrola stateczności użebrowanego lub nieużebrowanego środnika jest prowadzona osobno. Sprawdzenie stateczności żeber jest możliwe tylko w przypadku wybrania kontroli użebrowanego środnika.

Użytkownik może prowadzić analizę pręta w podanej liczbie punktów obliczeniowych (maksymalnie 101). W programie sprawdzany jest odpowiedni warunek normowy w każdym punkcie tyle razy, ile zostało zdefiniowanych przypadków obciążeniowych (kombinacji normowych), a następnie podawane są wyniki dla przypadku dającego największe wytężenie.

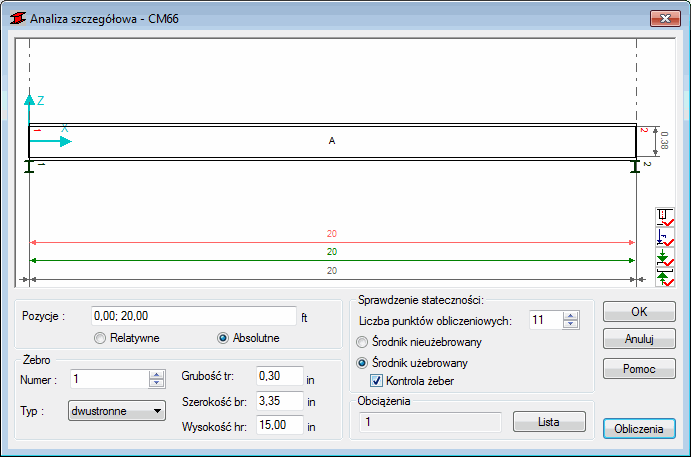

W górnej części okna dialogowego prezentowany jest schematyczny rysunek pręta zawierający wymiary pręta, w prawym, dolnym rogu rysunku znajdują się następujące ikony:

	włączenie/wyłączenie prezentacji żeber, numerów żeber, numeracji paneli i odległości między żebrami
	włączenie/wyłączenie prezentacji sił działających na górnej półce pręta, ich numeracji i odległości między siłami
	włączenie/wyłączenie prezentacji sił działających na dolnej półce pręta, ich numeracji i odległości między siłami
	włączenie/wyłączenie prezentacji podpór/prętów dochodzących znajdujących się na górnej półce pręta, ich numeracji i odległości między podporami/prętami dochodzącymi
	włączenie/wyłączenie prezentacji podpór/prętów dochodzących znajdujących się na dolnej półce pręta, ich numeracji i odległości między podporami/prętami dochodzącymi

Analiza szczegółowa przeprowadzana dla francuskiej normy stalowej CM66 wykorzystuje w obliczeniach przypadki obciążenia wcześniej zdefiniowane przez użytkownika. Dla aktualnego lub aktualnych przypadków obciążeniowych odczytane zostaną wszystkie siły zewnętrzne i wewnętrzne i tylko one będą brane do obliczeń.

Jeśli na rozpatrywanej belce rozpoznano podporę zdefiniowaną wcześniej przez użytkownika, to zostanie ona automatycznie narysowana na rysunku. Jeśli na belce nie zdefiniowano podpór (użytkownik np. rozpatruje rygiel ramy portalowej) program sprawdza, czy do rozpatrywanej belki dochodzi pręt pionowy (który potencjalnie może stanowić podporę). Jeśli tak, to w tym miejscu program proponuje podporę. Program automatycznie rozpoznaje miejsca, w których występują belki dochodzące (podrzędne) przekazujące obciążenia na rozpatrywaną belkę. Automatycznie również rozpoznawane są pozycje sił skupionych obciążających belkę.

Obliczenia są rozpoczynane po naciśnięciu przycisku Obliczenia.

W dolnej części okna dialogowego znajdują się następujące opcje:

• Liczba punktów obliczeniowych — pole, w którym należy podać liczbę podziałów pręta na odcinki o jednakowej długości. W tych punktach będą obliczane siły wewnętrzne.
• Środnik nieużebrowany — jeżeli ta opcja zostanie wybrana, to niedostępne są wszystkie opcje dotyczące żeber pręta. Pręt jest analizowany jako nieużebrowany
• Środnik użebrowany — jeżeli ta opcja zostanie wybrana, to opcje dotyczące żeber pręta stają się dostępne (część z nich po włączeniu opcji Kontrola żeber). pręt jest analizowany jako użebrowany
• Kontrola żeber — po włączeniu tej opcji pola służące do definicji podstawowych parametrów żeber stają się aktywne; każde żebro może być dowolnie modyfikowane
• Obciążenia — lista przedstawiająca przypadki obciążenia brane pod uwagę podczas analizy szczegółowej pręta.

Żebra wstawiane są automatycznie po uruchomieniu Analizy szczegółowej w następujących położeniach na pręcie:

• w miejscach, gdzie zostały zdefiniowane podpory
• w miejscach przyłożenia sił skupionych
• w miejscach, w których zostały rozpoznane pręty dochodzące.

Parametry automatycznie zdefiniowanych żeber mogą być zmieniane: wszystkie żebra automatycznie zdefiniowane mogą być w dowolny sposób modyfikowane, dodawane lub usuwane. Położenie żeber przedstawiane są w polu edycyjnym Pozycje; położenie żeber może być definiowane w rzeczywistych współrzędnych lub w we współrzędnych relatywnych (w odniesieniu do długości pręta).

Domyślnie ustawiane są następujące parametry żeber:

• Typ żebra — dwustronne
• Grubość = grubości środnika
• Szerokość = połowa z różnicy szerokości belki i grubości środnika
• Wysokość = wysokości środnika.

Domyślnie przyjmuje się, że długość belki jest równa odległości pomiędzy osiami teoretycznymi prętów.

W programie przeprowadzane mogą być następujące obliczenia:

Stateczność nie użebrowanego środnika w złożonym stanie naprężenia (5,212—3)

• Belka analizowana jest w takiej liczbie punktów, jaka została zdefiniowana przez użytkownika w polu edycyjnym Liczba punktów obliczeniowych
• Naprężenia w aktualnym punkcie obliczeniowym są wyliczane na podstawie sił wewnętrznych odczytanych dla danego przypadku obciążenia. Naprężenia te są dalej używane do sprawdzenia empirycznej formuły weryfikacyjnej podanej w punkcie 5.212—3
• Wyniki prezentowane są dla każdego punktu obliczeniowego i dla przypadku obciążenia dającego najbardziej niekorzystne wytężenia.

Stateczność użebrowanego środnika w złożonym stanie naprężenia (5,212—3)

• Zasada działania programu jest taka sama jak przy kontroli środnika nie użebrowanego. Robot w trakcie weryfikacji używa drugiej formuły empirycznej podanej w punkcie 5.212—3

Stateczność żeber poprzecznych (5,212—4)

• Kontrola odbywa się w miejscach występowania żeber
• Siła obciążająca żebro jest wyliczana zgodnie z komentarzem do punktu 5,212—4 jako różnica siły poprzecznej występującej w miejscu usytuowania żebra i maksymalnej siły poprzecznej jaką może przenieść w tym miejscu nieużebrowany środnik
• Parametry żebra są wyliczane przy założeniu, że do współpracy brany jest fragment środnika o długości równej jego 30 krotnej grubości.
• Stateczność żeber jest sprawdzana analogicznie jak stateczność osiowo ściskanych słupów zgodnie z punktem 3,41 normy.
