O modo rápido padrão seleciona todos os limites potenciais por padrão para os comandos Recortar e Estender.
Outros efeitos incluem o seguinte:
- Após iniciar os comandos APARAR ou ESTENDER, basta selecionar os objetos a serem aparados ou estendidos.
- As opções padrão para selecionar os segmentos a serem aparados ou estendidos são seleção individual, seleção à mão livre e seleção de cerca de dois pontos.
- Inicie uma seleção à mão livre mantendo pressionado o botão esquerdo do mouse e arrastando o cursor através de um ou mais objetos.
- Inicie uma seleção de cerca clicando em dois pontos que definem um segmento que cruza os objetos.
- Os objetos selecionados que não podem ser aparados são excluídos.

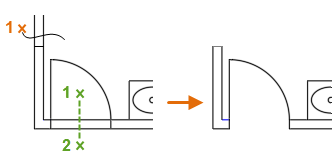

Por exemplo, não é visível na ilustração abaixo se as duas linhas de parede que continuam para cima e as duas linhas bloqueando a abertura da porta são segmentos de linha individuais e se precisam ser apagadas, ou se são parte de linhas mais longas que precisam ser aparadas. Aparar com o Modo rápido, usando uma seleção à mão livre para as linhas da parede e dois pontos de cerca para a porta, recorta ou apaga os objetos conforme necessário.
Da mesma forma, estender objetos também é mais rápido e mais conveniente. No exemplo a seguir, uma porta está sendo fechada e uma parede está sendo estendida.

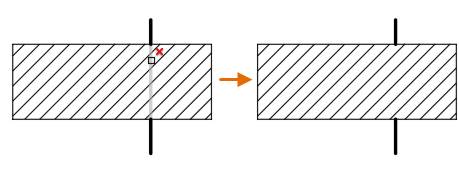

Ao usar APARAR com limites que incluem hachuras, as operações de aparar e Shift+aparar no Modo rápido usam somente os limites das hachuras, não a própria geometria da hachura. Por exemplo, nesta operação de aparar, passar o mouse sobre o objeto que cruza o objeto de hachura realça a parte a ser aparada e selecionar o objeto apara-o conforme mostrado. A geometria da hachura interna é excluída da operação de aparar.
Esse comportamento é controlado pela variável de sistema TRIMEDGES.
Comandos alterados
ESTENDER – Estende os objetos até eles encontrarem as arestas de outros objetos.
APARAR – Apara os objetos até eles encontrarem as arestas de outros objetos.
Novas variáveis de sistema
TRIMEDGES – Controla se a opção aparar e estender para as hachuras com o Modo rápido está limitada às arestas das hachuras ou inclui os objetos dentro de padrões de hachura.
TRIMEXTENDMODE – Controla se os comandos APARAR e ESTENDER usam entradas simplificadas.
