Tipos de arquivo no Inventor

Entenda a estrutura e o uso de arquivos de desenho, peças, montagens e apresentações.

Novidades: 2020

É possível abrir arquivos existentes ou criar novos arquivos utilizando modelos. Para ver os modelos, clique no menu Aplicativo Novo. Na caixa de diálogo Criar novo arquivo, modelos com unidades predefinidas estão disponíveis para os tipos de arquivo do seu aplicativo. Guias na caixa de diálogo contém diversos padrões.

Um modelo pode conter informações sobre as propriedades, como dados da peça e do projeto, e vistas do desenho. Você pode ver as informações salvas no arquivo ao visualizar suas propriedades.

Dica: Pressione a tecla Escape para anular ou cancelar uma operação em andamento. O tempo que leva para cancelar uma operação pode variar dependendo da operação ou do conjunto de dados sendo usado. Em operações com visualização realista, como casca ou arredondamento, é possível interromper a visualização. Em Desenhos, a criação de uma vista padrão pode ser interrompida, mas as vistas de desenho de alta velocidade não podem.

No momento, nem todas as operações podem ser interrompidas, e algumas operações não respondem imediatamente quando você pressiona a tecla Escape. Uma mensagem é exibida quando o cancelamento é concluído.

Arquivos de peça (.ipt)

Quando você abre um arquivo de peça estará no ambiente de peça. Os comandos de peça manipulam esboços, recursos, e corpos que são combinados para formar peças.

A maioria das peças começam com um esboço. Um esboço é o perfil de uma operação e qualquer geometria (como um caminho de varredura ou um eixo de rotação) necessários para criar a operação.

Um modelo de peça é um conjunto de operações. Se é necessário, os corpos sólidos de um arquivo de peça com múltiplos corpos podem compartilhar operações. As restrições do esboço controlam os relacionamentos geométricos, como o paralelismo e a perpendicularidade. As cotas controlam o tamanho. Coletivamente, esse método é denominado modelagem paramétrica. Você pode ajustar as restrições ou os parâmetros de cota que controlam o tamanho e a forma de um modelo, e ver automaticamente o efeito das modificações.

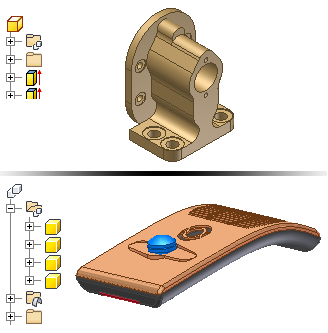

A imagem a seguir mostra uma peça de corpo único (na metade superior da imagem) e uma peça com múltiplos corpos (na metade inferior da imagem). Observe os diferentes de ícones em cada imagem.

Arquivos de desenho (.idw, .dwg)

Após você criar um modelo, poderá criar um desenho para documentar seu projeto. Em um desenho, insira as visualizações de um modelo em uma ou mais folhas de desenho. Em seguida, adicione cotas e outras anotações de desenho para documentar o modelo.

Os modelos a serem utilizados como ponto de partida dos desenhos têm as extensões de arquivo padrão de desenho (.idw e .dwg).
