Подрезка внешних ссылок или изображений с помощью линий и кривых.
Способ обрезки заданных частей блоков, чертежей с внешними ссылками, изображений и маскирующих объектов путем подрезки или удаления всех остальных объектов с определением полилинии, окружности, дуги, эллипса, текста, мтекста или атрибута. С помощью инструмента CLIPIT можно использовать дуги, круги или полилинии для определения контуров подрезки блоков, внешних ссылок, изображений и маскировки.
С помощью CLIPIT можно применять криволинейные контуры подрезки за счет расположения поперек дуговых сегментов последовательности коротких прямолинейных сегментов. Можно управлять точностью, с которой последовательность пересекает дуговые сегменты, задавая максимальное расстояние между серединой любого заданого сегмента и дугой:
Ввод больших значений ошибки приводит к уменьшению количества сегментов и повышению производительности, но дуги выглядят менее гладкими. И наоборот, ввод очень маленького значения приводит к сглаживанию подрезки вдоль дуг. Однако во время восстановления изображения нагрузка на процессор возрастает.
Пример
Нарисуйте полилинию, окружность или дугу, а затем выполните подрезку части плана этажа с внешними ссылками.

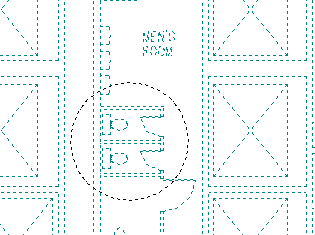

Выберите окружность в качестве контура подрезки:

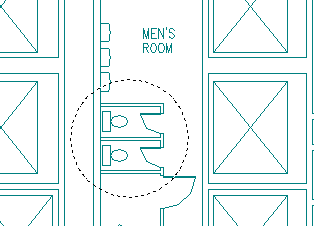

Выберите внешнюю ссылку:
Внешняя ссылка подрезается; в качестве контура подрезки служит окружность:
Файл
clipit.lsp
