Создание описания типа линий на основе выбранных объектов и их сохранение в указанном файле с описаниями типов линий (LIN).
Тип линий представляет собой повторяющуюся последовательность штрихов, точек, форм и текстовых объектов. С помощью стандартных команд AutoCAD ПЛИНИЯ, ОТРЕЗОК, ТОЧКА, ТЕКСТ и ФОРМА можно создать аппроксимацию типа линий, а затем выбрать объекты в ответ на запрос "Выберите объекты" команды MKLTYPE. С помощью команды MKLTYPEМ можно задать простые и сложные типы линий. Для создания сложного типа линий необходимо также выбрать формы и текстовые объекты. С помощью команды MKSHAPE можно создавать формы путем выбора объектов.
Команда: MKLTYPE
Выберите файл LIN: <C:\Express\Drawings\acad.lin>: введите имя файла типа линий и путь к папке
Введите имя типа линий: задайте имя типа линий
Описание типа линий: задайте описание типа линий
Начальная точка для определения линии: задайте начальную точку
Конечная точка для определения линии: задайте конечную точку
Выберите объекты: выберите линию, полилинию, точку, форму или текстовый объект
Замечания
- Если выбран существующий файл LIN, в диалоговом окне "Файл" отображается предупреждение о замене файла; однако фактически файл прикрепляется. Если имя создаваемого типа линий совпадает с именем существующего типа линий в выбранном файле LIN, отображается предупреждение о перезаписи. При выборе параметр "Да" существующий тип линий будет перезаписан, но остальная часть файла остается неизменной.
- При попытке создать тип линий, который начинается с пустого сегмента, программа добавляет точки в начале определения.
- В некоторых случаях полилинии, созданные с использованием сложных типов линий, отображают формы лучше, если переменной PLINEGEN присвоено значение 1.
- При создании сложных линий с помощью форм можно выбирать формы, которые лежат в плоскости XY текущей ПСК и не отражены зеркально.
Пример
Создайте штриховой тип линии холодного водоснабжения.
После задания имени файла, имени типа линий и описания выберите точки для отображения начальных и конечных точек определения линии:
Укажите объекты линии и текстовые объекты, которые будут использоваться для определения типа линий:

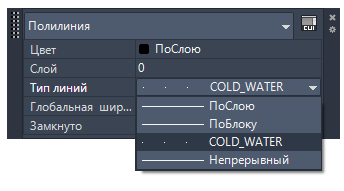

Тип линий загружен и готов к использованию:
Файл
mkltype.lsp
