MKSHAPE (Express Tool)

Создание определения формы на основе выбранных объектов.

найти

С помощью форм можно быстро отобразить относительно простую геометрию. Размер одной формы ограничен 2200 байтами данных. Если размер созданной формы превышает этот лимит, команда MKSHAPE создает сложные геометрические формы и объединяет их в одну. Для отображения списка вложенных форм запустите команду ФОРМА, укажите параметр "?" и введите "*".

Точки и отрезки линий с нулевой длиной не используются в MKSHAPE. Однако можно получить эффект точки, нарисовав очень короткий сегмент линии с разрешением, достаточным для того, чтобы избежать преобразования сегмента в элемент с нулевой длиной. Если короткий сегмент не отображается в полученной форме, повторите попытку, используя более высокое разрешение или более длинный сегмент линии.

Используйте команду ФОРМА, чтобы разместить формы на чертеже.

Прим.: При выборе существующего файла SHP отображается предупреждение о замене файла. Но при выборе существующей формы в этом файле перезаписывается только определение формы, а остальная часть файла остается неизменной.

При загрузке нескольких файлов форм, содержащих одну или несколько форм с одинаковыми определениями, используется определение формы первого загруженного файла.

Совет: Можно сохранить несколько форм в файле SHP. Кроме того, после создания формы с ее помощью можно легко создать сложные типы линий, используя команду MKLTYPE.

Значения разрешения

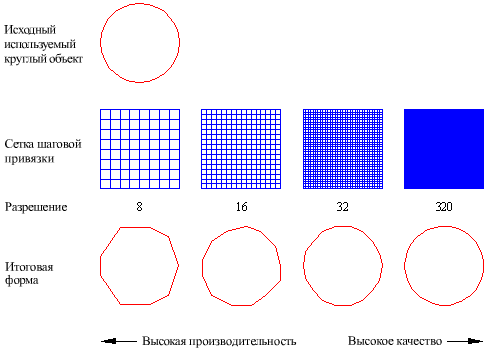

С использованием больших значений разрешения можно создавать формы, более точно представляющие выбранную геометрию. Однако при использовании больших значений разрешения зачастую создаются формы, содержащие больше данных координат, что в свою очередь оказывает более высокую нагрузку на ресурсы AutoCAD в процессе регенерации. И наоборот, с использованием небольших значений разрешения можно создавать менее точные формы, которые обрабатываются AutoCAD гораздо быстрее. Можно экспериментировать с различными значениями разрешения, чтобы найти наилучшее сочетание производительности и точности, соответствующее потребностям пользователя. Обратите внимание: значения разрешения округляются до ближайшего значения, кратного 8, и не могут превышать 32 767. На иллюстрации ниже показано, как коэффициент разрешения влияет на представление полученной формы.

Команда: MKSHAPE

Выберите файл SHP: <drawing.shp>: введите имя файла формы, в котором требуется сохранить форму

Введите имя формы: задайте имя формы

Введите разрешение <124>: введите значение разрешения

Базовая точка вставки: укажите точку

Выберите объекты: выберите линию, полилинию, дугу, окружность или эллипс (в целях определения выбранные объекты рассматриваются в качестве непрерывного типа линии)

Пример

Создайте форму переключателя.

После задания имени файла и формы укажите точку вставки для формы:

Выберите объекты, которые будут использоваться для определения формы:

Форма может быть размещена с помощью команды ФОРМА:

Файл

mkshape.lsp
