SUPERHATCH (Express Tool)

Штриховка области с использованием выбранного изображения, блока, внешних ссылок или маскирующих объектов.

найти

Отображение диалогового окна "Суперштрих".

Параметры диалогового окна

Изображение	Открытие диалогового окна "Вставка изображения" для указания изображения с образцом штриховки.
Блок	Открытие диалогового окна для задания блока, который будет выступать в качестве образца штриховки.
Вставка внешней ссылки	Вызов диалогового окна "Имя файла внешней ссылки для указания файла внешней ссылки с образцом штриховки.
Маскировка	Использование маскирующего объекта в качестве образца штриховки.
Выбор существующих	Выбор существующего изображения, блока, внешней ссылки или маскирующего объекта в качестве образца штриховки.
Допустимое количество прямолинейных сегментов	Задание допустимого количества прямолинейных сегментов для аппроксимации векторов криволинейных контуров штриховки.

Можно использовать параметр "Блок", чтобы создавать образцы штриховки "на лету"; можно создавать блоки на разных слоях, с разными цветами и типами линий для создания образцов штриховки, которые учитывают состояния слоев и выводятся на печать с использованием различных весов линий. Можно использовать штриховку изображений на различных поверхностях для получения эффекта визуализации. Используйте 3D-блоки в качестве образцов штриховки для размещения повторяющихся элементов, таких, как кирпичи, кровельные плитки и ограждения в 3D-чертежах.

Прим.: Вследствие того, что некоторые объекты не поддерживаются командой "КОНТУР", инструментом SUPERHATCH нельзя использовать их как граничные кромки. К этим объектам относятся сплайны (хотя сглаженные сплайнами полилинии подходят), окружности в неравномерно масштабированных блоках, а также эллипсы, объекты текста и многострочного текста, являющиеся частью блока.

Запросы

Для изображений:

Точка вставки <0,0>: Укажите точку вставки

Базовый размер изображения: ширина: 1,00; высота: 0,24 <нет>

Масштабный коэффициент <1>: задайте масштабный коэффициент

Для блоков и внешних ссылок:

Точка вставки: Укажите точку вставки

Масштабный коэффициент по оси X <1> / Угол / XYZ: Укажите масштабный коэффициент по оси X

Масштабный коэффициент по оси Y (по умолчанию=X): Укажите масштабный коэффициент по оси Y

Угол поворота <0>: Задайте угол поворота

Задайте рамку вокруг блока для определения вертикальных и горизонтальных промежутков.

Укажите первый угол блока [Границы] <фиолетовый прямоугольник>: задайте рамку деления (тесселяции) и нажмите ENTER

Задайте параметр [Дополнительные параметры]<Внутренняя точка>: укажите внутреннюю точку для контура штриховки, или введите "Д" для дополнительных параметров и нажмите клавишу ENTER

Для изображений и маскирующих объектов:

Используйте TFRAMES для включения и отключения рамок объектов.

"Допустимое количество прямолинейных сегментов для кривых:

С помощью SUPERHATCH можно штриховать криволинейными контурами, за счет расположения поперек дуговых сегментов последовательности коротких прямолинейных сегментов. С помощью инструмента SUPERHATCH можно управлять точностью, с которой последовательность пересекает дуговые сегменты, задавая максимальное расстояние между средней точкой любого заданного сегмента и дугой. (См. "Допустимое количество прямолинейных сегментов" в параметрах диалогового окна выше.)

Максимальная ошибка расстояния для разрешения дуг:

Ввод больших значений ошибки приводит к уменьшению количества сегментов и повышению производительности, но дуги выглядят менее гладкими. И наоборот, ввод очень маленького значения приводит к сглаживанию штриховки на участке дуг. Однако во время восстановления изображения нагрузка на процессор возрастает.

Пример

В этом примере для создания образца суперштриховки используется блок.

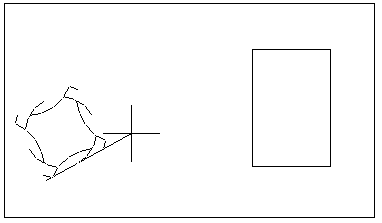

Вставьте блок:

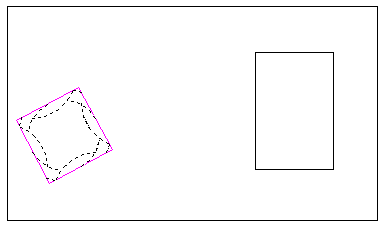

Задайте рамку вокруг блока:

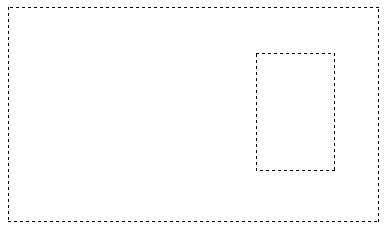

Задайте контур:

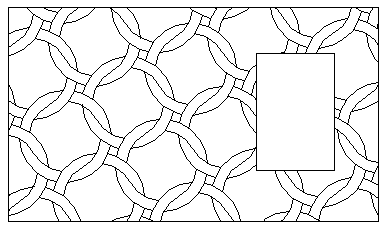

Суперштриховка завершена:

Изменение суперштриховки

Объекты суперштриховки, соединяются друг с другом с помощью неименованных групп. Следовательно, они не являются ассоциативными. Если требуется изменить один объект, который является частью суперштриховки, можно использовать команду ГРУППА для отключения режима выбора группы следующим образом:

1) Запустите команду "ГРУППА".

Команда: ГРУППА

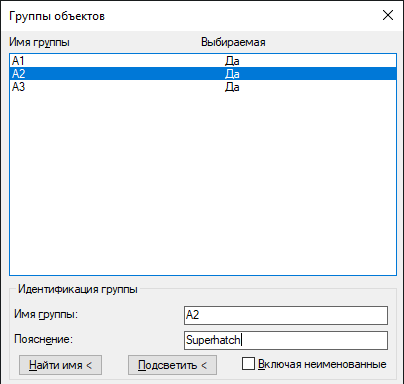

2) Убедитесь, что установлен флажок "Включая неименованные".
