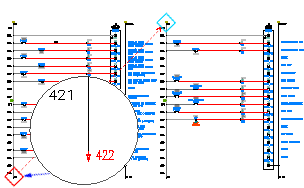

Вставка стрелки с адресом источника цепи для провода и передача ее номера провода в проводные сети назначения.
найти
Ввод команды:
AESOURCE
Номер провода из проводной сети, указанной стрелкой с адресом источника, копируется во все связанные с ней проводные сети, указанные стрелкой с адресом назначения. Для внутреннего связывания проводной сети источника со всеми проводными сетями приемника следует ввести уникальное число, слово или фразу длиной не более 32 символов.
|
Код |
Задание кода источника цепи. |
|
Использовать |
Ввод указанного значения в поле кода. |
|
Описание |
Описание приемника цепи источника. |
|
Стандартные |
Открытие текстового файла WDSRCDST.WDD, в котором можно выбрать список стандартных описаний. |
|
Последние |
Отображение списка кодов для выбора, используемых в данном сеансе. |
|
Чертеж |
Отображение списка кодов для выбора, используемых в активном чертеже. |
|
Проект |
Отображение списка кодов для выбора, используемых в активном проекте. |
|
Поиск |
Поиск стрелки с адресом назначения на другом конце выбранной сети проводов. Если стрелка найдена, ее код цепи отобразится в поле кода. |
|
Указать |
Временное закрытие диалогового окна, позволяющее выбрать существующую проводную сеть. Если существующая стрелка с адресом назначения найдена, ее код цепи отобразится в поле кода. |
|
Стиль стрелок цепей |
Задание стиля стрелок для цепи источника . |
|
ОК |
Закрытие диалогового окна и обновление всех связанных стрелок с адресом назначения. |
