Существуют ограничения в сопоставлении элементов по умолчанию при импорте и экспорте данных из модуля Storm Sewers в Autodesk Civil 3D и обратно в Storm Sewers.
В Storm Sewers имеется семь прямоугольных соединительных элементов (исключая оголовки). В Autodesk Civil 3D есть только пять прямоугольных соединительных элементов. В Storm Sewers имеется семь цилиндрических соединительных элементов. В Autodesk Civil 3D доступно десять цилиндрических соединительных элементов.
Рекомендуемый практический прием - определить, какие типы соединений используются в данном проекте Storm Sewers (файле stm), и выполнить настройку параметров по умолчанию при сопоставлении элементов для обеспечения следующих требований:
- Каждый используемый элемент Storm Sewers сопоставляется с уникальным семейством элементов Autodesk Civil 3D на вкладке «Импорт».
- Каждое из этих семейств элементов Autodesk Civil 3D, которое соответствует элементам модуля Storm Sewers из файла STM, сопоставляется с соответствующим элементом Storm Sewer на вкладке «Экспорт».
В Autodesk Civil 3D шаблоны чертежей содержат предлагаемые параметры сопоставления, которые перечислены ниже.

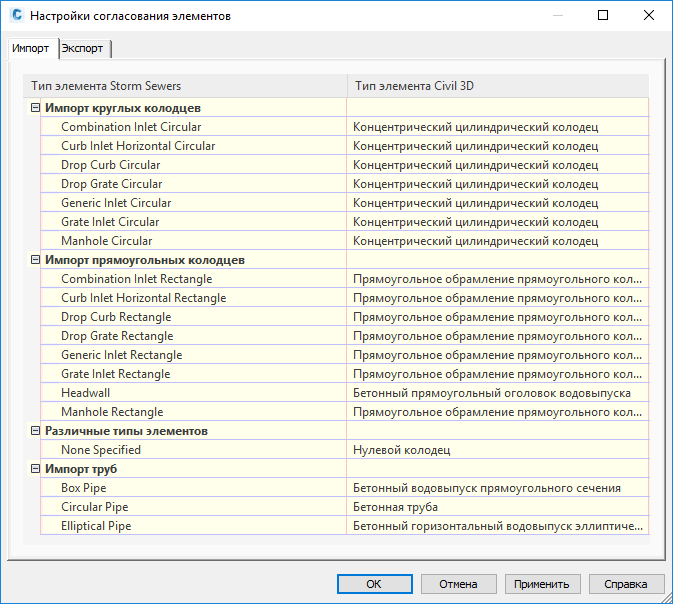

Параметры импорта:

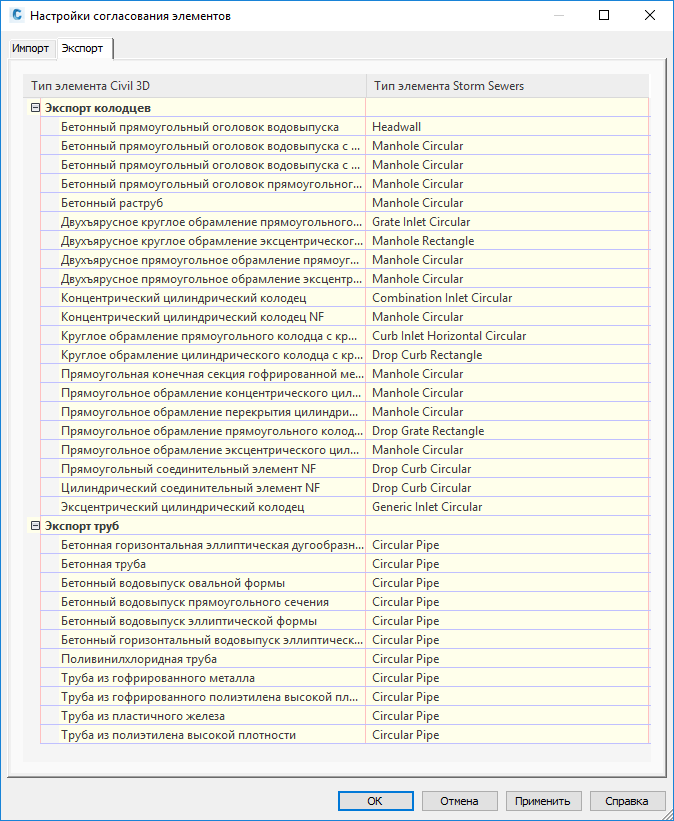

Параметры экспорта:
