Упражнение 1. Проецирование объекта на вид сечения

В данном упражнении многовидовые блоки и 3D полилинии будут спроецированы из вида в плане на виды сечений.

Различные объекты AutoCAD и Autodesk Civil 3D могут быть спроецированы на вид сечения. Однако линейные объекты, такие как 3D полилинии и характерные линии, представляются маркерами, которые показывают местоположение точки, где объект пересекает ось сечения на плане.

Проецирование объектов на несколько видов сечений

1. Откройте файл Section-Project-Objects.dwg, расположенный в папке чертежей для учебных пособий.

   Предлагаемые коридор и ряд видов сечений отображаются на чертеже на двух видовых экранах. Вдоль коридора видно несколько других объектов:

   • Красные полилинии с каждой стороны коридора представляют полосу отвода коридора.
   • Синяя полилиния вдоль правой стороны коридора представляет ограждение.
   • Блоки AutoCAD, представляющие столбы линии электропередач, отображаются вдоль правой стороны коридора.
   • Многовидовые блоки, которые представляют линию деревьев, отображаются вдоль левой стороны коридора.
2. Выберите вкладку «Главная» панель «Виды профилей и сечений» раскрывающийся список «Виды сечения» «Проецировать объекты на несколько видов сечений» найти.
3. В верхнем видовом экране выберите один из видов сечений.

   Откроется диалоговое окно «Проецирование объектов на несколько видов сечений». В разделе «Правила проецирования» можно задать область приближенности для нелинейных объектов, подлежащих проецированию.

4. В разделе «Правила проецирования» выберите «По расстоянию».

   Этот параметр указывает, что проецированию подлежат объекты, находящиеся на заданном расстоянии до или после оси сечения.

5. Для параметров «Расстояние до» и «Расстояние после» введите значение 50.
6. В таблице, в разделе «Имя» снимите все флажки, за исключением флажков «Блоки» и «3D-полилинии».
7. В строке «Блоки» задайте следующие параметры:
   • Стиль: Проецирование без увеличения масштаба
   • «Параметры отметки»: «Поверхность»Corridor - (1) Surface - (1)
   • Стиль меток: Смещение и отметка
8. В строках «Блоки» и «3D-полилинии» задайте следующие параметры:
   • Стиль: Проецирование без увеличения масштаба
   • «Параметры отметки»: «Поверхность»«EG»
   • Стиль меток: Смещение и отметка
9. Нажмите «OK».

   На видах сечений отображаются 3D полилинии. Метки описывают смещения и отметки, на которые проецируются объекты.


10. В нижнем видовом экране увеличьте изображение области между пикетами 7+00.00 и 13+00.00.

    У осей сечения SL-07, SL-08, SL-12 и SL-13 проверьте степень приближенности блоков столбов линии электропередач. В качестве расстояния для проецирования было задано расстояние 50 футов. Это означает, что проецированию подлежат указанные объекты, находящиеся на расстоянии не более 50 футов от оси сечения.

    В верхнем видовом экране обратите внимание на то, что блок столба линии электропередач не отображается на виде сечения 13+00.00. Это происходит потому, что этот столб не находится в пределах 50 футов до или после соответствующей оси сечения.

Проецирование объектов на один вид сечения

1. На верхнем видовом экране выполните панорамирование и зумирование до тех пор, пока не станет виден пикет 13+00.00.
2. Выберите вкладку «Главная» панель «Виды профилей и сечений» раскрывающийся список «Виды сечения» «Спроецировать объекты на вид сечения» найти.
3. В нижнем видовом экране выберите многовидовой блок, представляющий дерево у пикета 13+00.

4. Нажмите клавишу ENTER.
5. На верхнем видовом экране щелкните вид сечения 13+00.
6. В диалоговом окне «Проецировать объекты на вид сечения» выберите в каждом столбце <Задать все>, чтобы задать следующие параметры.
   • Стиль: Проецирование без увеличения масштаба
   • «Параметры отметки»: «Поверхность»«EG»
   • Стиль меток: Смещение и отметка
7. Нажмите «OK».

   Блок отображается на виде сечения.



Редактирование отметки проецируемого объекта

Далее будут изменены отметки дерева и маркера ограждения, чтобы они отражали отметку поверхности коридора.

1. На верхнем видовом экране щелкните на синем маркере, который показывает отметку ограждения.

   Следует обратить внимание, что при выборе маркера на виде сечения выделяется синяя 3D полилиния на плане.

2. Нажмите кнопку мыши на ручке . Перетащите ручку вниз, чтобы изменить отметку 3D полилинии.


   При выборе ручки выдается сообщение о том, что параметр отметки для полилинии будет изменяться вручную. С помощью данного параметра можно задать значение отметки объекта для текущего пикета. Значение отметки применяется на текущем виде сечения, но не оказывает влияния на объект на виде в плане.

3. В диалоговом окне задачи нажмите кнопку «Нет».
4. Нажмите Esc.
5. Выберите вид сечения 13+00. Щелкните правой кнопкой мыши. Выберите «Свойства вида сечения».

   Вкладка «Проекции» отображается в диалоговом окне «Свойства вида сечения». Элементы управления на данной вкладке можно использовать для того, чтобы изменять параметры, которые применяются при проецировании объектов на вид сечения.

   Прим.:

   Как и в случае других меток Autodesk Civil 3D, для изменения параметров метки следует выбрать необходимую метку и воспользоваться контекстной вкладкой «Метки» на ленте.

6. В диалоговом окне «Свойства вида сечения» на вкладке «Проекции» в разделе «3D-полилинии» выберите строку «3D-полилиния - 23».

   Следует обратить внимание, что при выборе строки соответствующий объект выделяется как на виде в плане, так и на виде сечения.

7. В столбце «Параметры отметки» измените значение на «Поверхность»Corridor - (1) Surface - (1).
8. Повторите шаги 6 и 7, чтобы изменить отметку параметра «Многовидовые блоки»Eastern White Pine - 21 (Веймутова сосна (восточная) - 21) на ссылку «Corridor - (1) Surface - (1)».
9. Нажмите «OK».

   На виде сечения следует обратить внимание, что маркер ограждения и дерево теперь находятся на отметке поверхности коридора.



Проецирование объекта, который находится на другом пикете

1. На нижнем видовом экране используйте панорамирование, чтобы отобразить оси сечения SL-3 и SL-8.
2. Выберите вкладку «Главная» панель «Виды профилей и сечений» раскрывающийся список «Виды сечения» «Спроецировать объекты на вид сечения» найти.
3. В нижнем видовом экране выберите блоки, представляющие деревья у осей сечения SL-3 и SL-8.
4. Нажмите клавишу ENTER.
5. На верхнем видовом экране щелкните вид сечения 13+00.
6. В диалоговом окне «Проецировать объекты на вид сечения» выберите в каждом столбце <Задать все>, чтобы задать следующие параметры.
   • Стиль: Проецирование без увеличения масштаба
   • «Параметры отметки»: «Поверхность»Corridor - (1) Surface - (1)
   • Стиль меток: Смещение/Отметка
7. Нажмите «OK».

   Дерево отображается на виде сечения. Очевидны два момента.

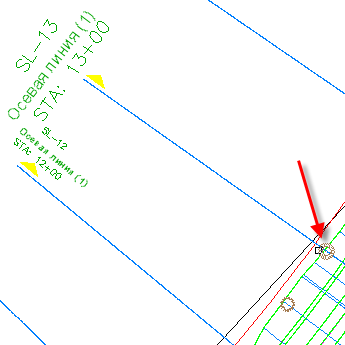

   • Только один из блоков был спроецирован на вид сечения. На вид сечения могут проецироваться только объекты на площадке, лежащие в пределах полосы, которая определяется значением ширины захвата, отсчитанным по нормали к заданной оси сечения. Блок на линии SL-3 не проецируется на вид сечения, поскольку значение смещения блока превышает значение перпендикулярного захвата, соответствующего линии SL-13. Черные штриховые линии на следующем изображении показывают границы оси сечения SL-13.

   • Блок с линии SL-8 показан на отметке, которая отображается над поверхностью. Данный блок проецируется на отметку поверхности, где он фактически располагается, а не на отметку поверхности на текущей оси сечения. Однако значение смещения, которое отображается в метке, отражает значение смещения объекта на текущей оси сечения.


Дальнейшее изучение: Проверьте параметра стиля, которые доступны для проецируемых объектов. Стили проецируемых объектов отображаются в диалоговом окне «Область инструментов» на вкладке «Параметры» в коллекции «Общие»«Универсальные стили»«Стили проекций». Стили меток для проецируемых объектов отображаются в диалоговом окне «Область инструментов» на вкладке «Параметры» в коллекции «Вид сечения»«Стили меток»«Проекция».

Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 2. Добавление метки уклона вида сечения.
