Упражнение 1. Изменение порядка отображения стилей участков

В данном упражнении будет показано, как управлять отображением перекрывающих друг друга линий участков.

Порядок отображения стилей участков в Autodesk Civil 3D определяет то, какие линии земельных участков видны при перекрытии участков различного типа.

Изменение порядка отображения стилей участков

1. Откройте файл Parcel-3A.dwg, расположенный в папке чертежей учебного пособия.
2. В области инструментов на вкладке "Навигатор" разверните коллекцию "Площадки""Площадка 1". Щелкните правой кнопкой на коллекции "Участки". Выберите из контекстного меню "Свойства".

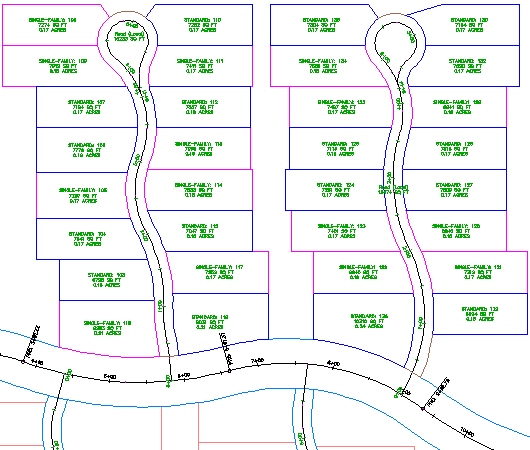

   Обратите внимание, что в области "Порядок отображения стилей участков" участки "Single-Family" идут первыми в иерархии отображения, и этим объясняется то, что их фиолетовые линии закрывают синие "стандартные" линии.


3. В списке "Порядок отображения стилей участков" выберите стиль "Стандартный" и нажмите кнопку , чтобы переместить его в верхнюю строку списка.
4. Нажмите "Применить".

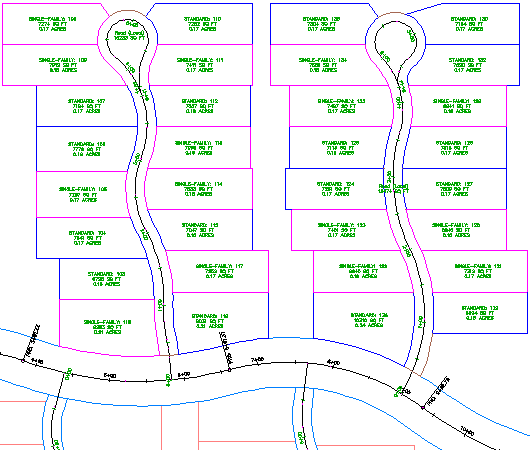

   После обновления модели отметьте, что синие линии "Стандартных" земельных участков перекрыли розовые, относящиеся к участкам "Single-Family".


5. Повторите шаги 3 и 4, но задайте самый высокий приоритет отображения стилю "Property" (Собственность).

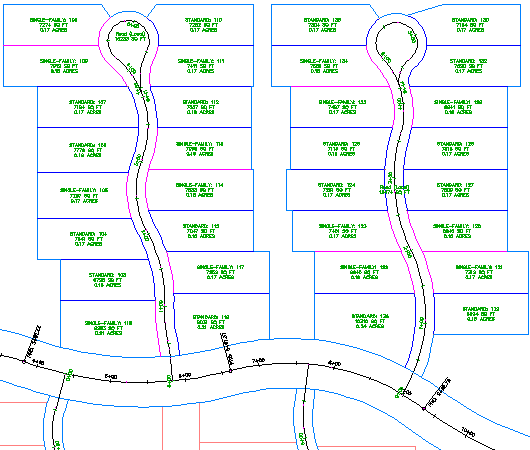

   В результате этой настройки отображается голубая линия по границам площадки.



   Дальнейшее изучение: снова измените порядок отображения, переместив участки "Road (Local)" (Дорога, местная) в верхнюю строку списка отображения, а затем переместите их в положение между стилями "Стандартный" и "Single-Family" (На одну семью). Эти настройки изменяют отображение криволинейных краев дороги.

6. Нажмите "OK".
