Инструменты компоновки профиля напорной трубопроводной сети

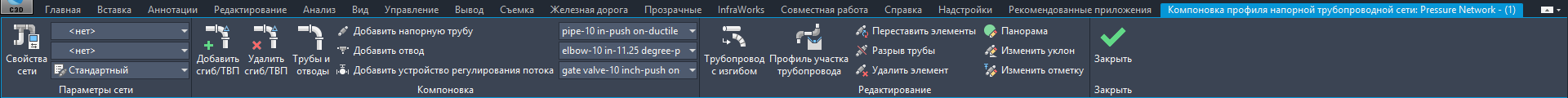

Используйте ленту Компоновка профиля напорной трубопроводной сети для работы с напорными трубопроводными сетями в виде профиля.

Для доступа к ленте "Компоновка профиля напорной трубопроводной сети" выберите сеть на чертеже. На ленте появится контекстная вкладка Напорные трубопроводные сети. На панели Редактирование выберите команду Редактировать сеть Инструменты компоновки профиля найти.

Прим.: Напорная трубопроводная сеть должна существовать в виде профиля перед открытием ленты Компоновка профиля напорной трубопроводной сети.

На панели "Параметры сети" доступны следующие команды:

• Параметры сети: редактирование свойств напорной трубопроводной сети.
• "Опорная поверхность": определение опорной поверхности, которая используется для установки отметки напорной трубопроводной сети.
• Опорная трасса: указание опорного участка трубопровода или опорной трассы, которые предоставляют сведения о пикете и смещении для напорной трубопроводной сети.
• "Список элементов напорной трубопроводной сети": определение списка элементов напорной трубопроводной сети, содержащего элементы, которые доступны в процессе компоновки.

На панели Компоновка доступны следующие команды:

• Добавить/Удалить отвод/ТВП: корректировка участка трубы путем изменения вертикальных отводов в точках пересечения на виде профиля.
• Трубы и отводы (только для напорных трубопроводных сетей на основе элементов): создание сегментов трубопроводов на виде профиля и вставка вертикальных отводов при изменении направления в напорной трубопроводной сети.
• Добавить напорную трубу (только для напорных трубопроводных сетей на основе элементов): добавление напорной трубы или набора соединенных труб в напорную трубопроводную сеть на виде профиля.
• Добавить отвод (только для напорных трубопроводных сетей на основе элементов): добавление вертикального отвода в напорную трубопроводную сеть на виде профиля.
  Прим.: Другие типы фитингов, доступные в каталогах по умолчанию, не могут добавляться в вид профиля.
• "Добавить устройства регулирования потока": добавление устройства регулирования потока в напорную трубопроводную сеть в виде профиля.

На панели "Редактирование" доступны следующие команды:

• "Трубопровод с изгибом": преобразование прямого сегмента напорной трубы в изогнутый сегмент на виде профиля.
• "Профиль участка трубопровода": добавление видов профиля для участков трубопровода на чертеже.
• "Разрыв трубы": разрыв напорной трубы на две напорные трубы в выбранной точке. Соединенные напорные трубы содержатся в той же самой сети, что и исходные напорные трубы.
• "Удалить элемент": удаление выбранных элементов трубопроводной сети. Используйте команду Удалить элемент для удаления элементов сети из чертежа (она позволяет удалить элементы одновременно из вида профиля и вида в плане). При использовании команды AutoCAD СТЕРЕТЬ для удаления элемента в виде профиля объект удаляется только из вида профиля.
• Панорама: открытие панорамы напорной трубопроводной сети, с помощью которой можно просматривать и редактировать свойства этой сети.
• Изменить уклон (только для напорных трубопроводных сетей на основе элементов): изменение уклона нескольких соединенных элементов в напорной трубопроводной сети. Участки трубопровода на виде профиля напорной трубопроводной сети на основе траектории можно скорректировать вручную.
• Изменить отметку: изменение отметки нескольких выбранных элементов в напорной трубопроводной сети на основе элементов путем их перемещения на виде профиля. Глубину участков трубопровода на основе траектории можно скорректировать в диалоговом окне Параметры профиля участка трубопровода.
