Общие усовершенствования в сборке

Значки обозревателя

Значки в режимах «Экспресс» и «Полный» можно скорректировать, чтобы выровнять отображение в этих двух средах. Далее описан внешний вид значков в версии 2018 и более ранних версиях, а затем рассматривается внешний вид значков в версиях, начиная с 2019.

Легенда

Режим «Экспресс», левый столбец; режим «Полный», правый столбец

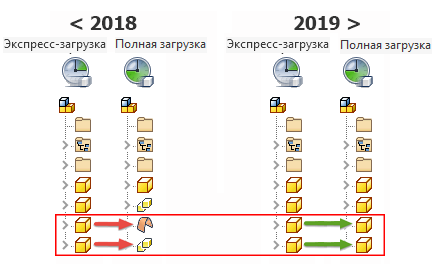

Значки твердого тела, поверхности и мультидетали в режиме «Полный»

В версии 2018 и более ранних версиях твердые тела, поверхности и мультидетали в режиме «Экспресс» отображались со стандартным значком детали. При переходе в режим «Полный» значки менялись на значки твердого тела, поверхности или мультидетали.

В версии 2019 и более поздних версиях этих компоненты отображаются в режиме «Полный» с таким же значком в обозревателе, что и в режиме «Экспресс».

Прим.: В соответствии с пожеланиями клиентов мы вернулись к знакомым значкам поверхностей и мультидеталей, используемым в предыдущих выпусках. См. Новые возможности версии 2019.1.

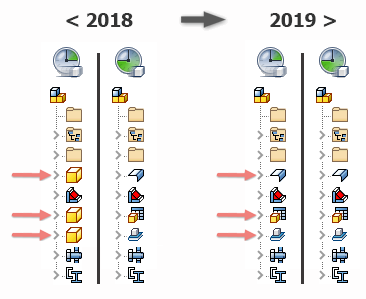

Значки детали из листового металла, параметрической детали и библиотеки компонентов в режиме «Экспресс»

В версии 2018 и более ранних версиях детали из листового металла, компоненты библиотеки компонентов и параметрические детали отображались в режиме «Экспресс» со стандартным значком детали.

В версии 2019 и более поздних версиях эти компоненты отображаются в режиме «Экспресс» с тем же значком, что и в режиме «Полный».

Режим "Экспресс"

Теперь в режиме «Экспресс» доступна возможность скорректировать файлы при открытии сборки.

Усовершенствованный генератор рам CUTDETAIL

Ранее значения, установленные с помощью команды «Обрезать/Удлинить» для углов среза в элементах рамы, были недоступны на вкладке «Свойства Inventor/Пользовательские». Кроме того, параметр G_L генератора рам мог передавать значения длины некорректно.

Эти ограничения устранены. В Inventor 2019:

• Параметр G_L генератора рам передает значения длины корректно.
• Значения, установленные с помощью команды «Обрезать/Удлинить» для углов среза, отображаются на вкладке «Свойства Inventor/Пользовательские» как CUTDETAIL1, CUTDETAIL2 и т. д., и их можно включить в ведомость материалов и список деталей.

Прим.: Команду «Перестроить все» можно использовать, чтобы применить это поведение к моделям, созданным в более ранних версиях Inventor. Откройте файл сборки, созданный в более ранней версии, и перейдите на вкладку «Управление» панель «Обновить» «Перестроить все».

Обмен идеями Inventor®

Дополнительные сведения см. в разделе Компоненты Генератора рам в спецификациях и перечнях разрезки.
