Усовершенствования генератора рам

Вставить заглушку

Убедитесь, что установили пользовательскую библиотеку компонентов, чтобы получить доступ к новым элементам заглушки.

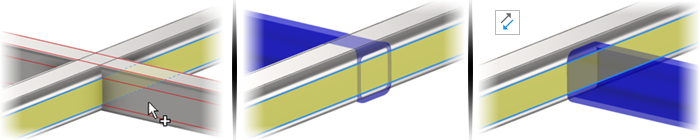

С помощью команды «Вставить заглушку» можно перекрывать элементы несущих рам. Можно задать положение, толщину, указать форму профиля и другие свойства.

Совет: Чтобы создать пользовательские заглушки, можно сохранить семейства заглушек Inventor в собственной библиотеке. (Например, если необходимо разместить сливное отверстие в профиле.)

Обмен идеями по Inventor®

Экземпляр заглушки добавлен в параметры генератора рам «Именование файлов по умолчанию».

Обмен идеями по Inventor®

Дополнительные сведения см. в разделе Создание и размещение заглушек.

Врезать

Команда «Врезать» преобразована в панель свойств. На ней больше не нужно выбирать параметр для одновременной врезки нескольких элементов.

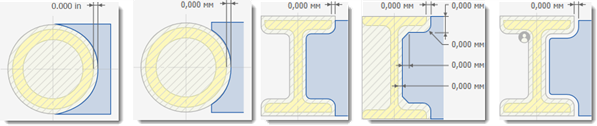

Раньше создание пользовательской врезки было сложной операцией. В этой версии можно задать указанные ниже параметры.

• Основной профиль — задание одного значения смещения.
• Пользовательский шаблон I — задание нескольких значений смещения.
• Пользовательский профиль (при наличии) — использование настраиваемого профиля врезания, сохраненного в семействе Библиотеки компонентов.



• Для создания точных пересечений установите флажок «Перпендикулярный разрез».

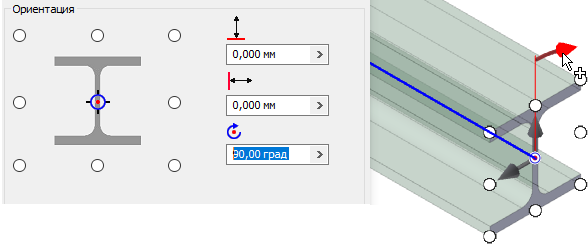

Инструменты ориентации в рабочей области

Теперь есть возможность использовать манипуляторы в рабочей области при вставке или изменении какого-либо профиля.

Удлинение/укорочение

Кроме новой панели свойств, появилась команда «Удлинение/укорочение», позволяющая указывать асимметричные значения смещения.

Косой срез

Команда «Стык» преобразована в панель свойств. На ней больше не нужно выбирать параметр для одновременного соединения нескольких элементов.

Обрезать/удлинить по грани

Для выбранной детали добавлен флажок «Обрезать», позволяющий выбрать оставляемую сторону.

Изображение ниже демонстрирует эффект от использования нового параметра.
