Новые возможности наложения зависимостей на две оси
В диалоговом окне Размещение зависимости доступно три новых инструмента для наложения зависимостей на две оси.

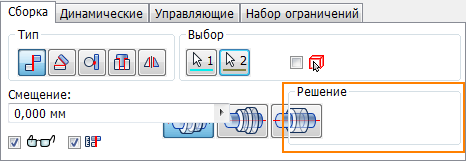

Используйте новые параметры Встречно и Согласованно для выбора направления оси при создании зависимости типа совмещения между двумя осями. Эти параметры позволяют легко выбрать нужное положение осей.
- Встречно (по умолчанию) — изменение направления совмещения для первого выбранного компонента на обратное.
- Согласованно — сохранение направления совмещения для первого выбранного компонента.
- Ненаправленный — создание ненаправленной осевой зависимости на ближайшей оси.

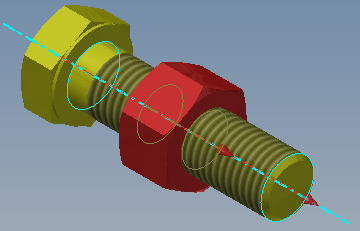

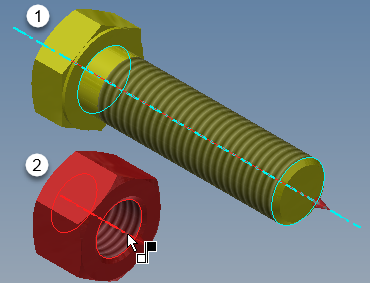

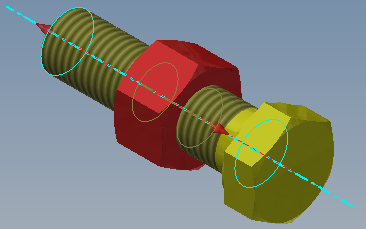

| В следующем примере показаны центральные оси первого и второго выбранного компонента. | Если выбран параметр Встречно, направление оси первого выбранного компонента будет изменено на обратное. | Если выбран параметр Согласованно, направление оси первого выбранного компонента будет сохранено без изменений. |
|
|
|
|
Дополнительные сведения см. в разделе Наложение зависимости совмещения или зависимости типа «Заподлицо» в сборках.
Новый параметр для фиксации вращения с помощью зависимости типа «Вставка»
Можно использовать новый параметр Фиксировать вращение, чтобы зафиксировать степень свободы при повороте компонента во время размещения зависимости типа «Вставка». Этот параметр позволяет предотвратить вращение детали.

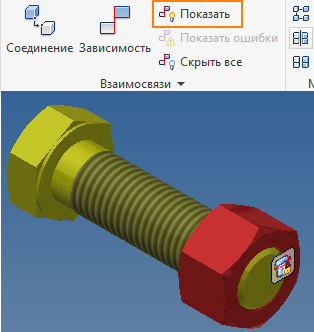

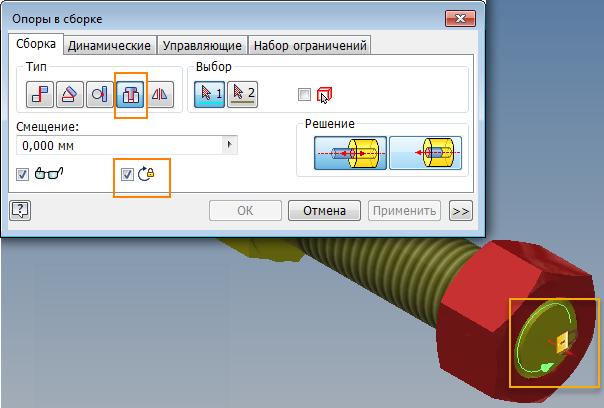

| При размещении зависимости типа «Вставка» с выбранным параметром Фиксировать вращение в графическом окне отображается значок блокировки. По умолчанию значок блокировки не отображается после выхода из диалогового окна «Размещение зависимости». | Чтобы просмотреть значок блокировки в графическом окне после закрытия диалогового окна, нажмите «Сборка»  панель «Связи»
Показать. После того как значок отобразится, можно щелкнуть его правой кнопкой мыши и открыть параметры для выполнения подавления и других операций редактирования.
|
|
|
После применения параметра Фиксировать вращение зависимость типа «Вставка» отображается в обозревателе со значком блокировки.
Дополнительные сведения см. в разделе «Наложение зависимостей типа «Вставка» в сборках.
Усовершенствования при работе с угловыми зависимостями
Ранее направление зависимостей направленного и ненаправленного угла менялись на противоположные при изменении положения связанного компонента. Теперь настройки направленного и ненаправленного угла в пределах угловой зависимости сохраняются при создании новой или изменении существующей угловой зависимости.
Дополнительные сведения см. в разделе Наложение угловых зависимостей в сборках.
