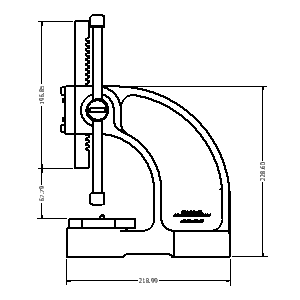

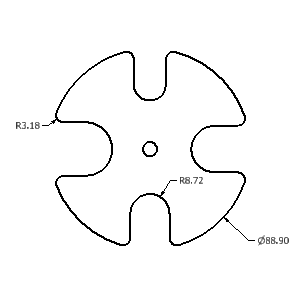

Общие размеры
Общие размеры могут быть созданы в ортогональном или изометрическом видах. Выбранная геометрия определяет тип размеров и параметры, которые доступны в контекстном меню.
Текст размеров можно переопределить, что не повлияет на геометрию модели.
Можно изменять точность и допуск размеров, редактировать выноски и стрелки, а также изменять текст размеров.

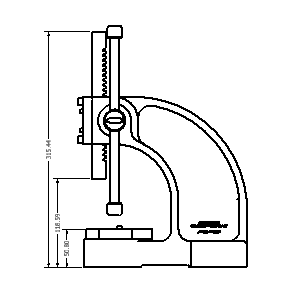

Базовые размеры и наборы базовых размеров
Создает составные размеры, отображающие ортогональное расстояние между началом (базовой линией) и выбранными гранями или точками. Первое выбранное ребро или точка являются геометрией начала. Можно создавать индивидуальные размеры или набор размеров.

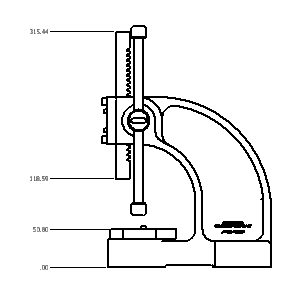

Ординатные размеры и наборы ординатных размеров
Создает составные ординатные размеры в одном процессе. Выравнивание ординатных размеров выполняется автоматически при их нанесении. Если происходит наложение текста размеров, можно изменить положение размеров или стиль размеров. Можно создавать индивидуальные размеры или набор размеров.
Извлечение размеров
Отображает все размеры модели или только те размеры, которые имеют отношение к выбранным деталям или элементам. Вы выбираете размеры, которые следует сохранить на виде чертежа.
Отобразить можно только те размеры модели, которые параллельны плоскости этого вида.
Размеры модели можно изменять для управления файлом детали.
Маркеры центра
Маркеры центра добавляются к выбранной дуге или окружности. Линии расширения маркеров центра масштабируются автоматически в соответствии с геометрией.
Маркеры центра можно добавлять индивидуально или с использованием команды автоматической установки осевых линий.
Осевые линии
Создает осевые линии для выбранных ребер, в средних точках линий или в центральных точках дуг и окружностей. Создает круговые осевые линии, если элементы формируют круговой массив.
Autodesk Inventor LT поддерживает три типа осевых линий: биссектрисы, окружности центров и центровые линии.

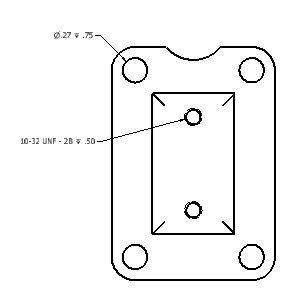

Примечания об отверстиях и резьбе
Примечания об отверстиях и резьбе отображают информацию по объектам с отверстиями, резьбой и элементами выдавливания, имеющимся в модели. Стиль обозначения отверстий зависит от типа выбранного объекта.

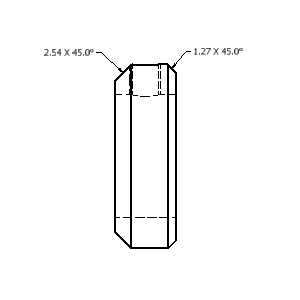

Размеры фасок
Размеры фасок содержат расстояния и углы, измеренные для выбранных граней модели или эскизных линий.
Размеры фасок можно прикрепить к угловым ребрам в видах или эскизах. Кромка фаски и ссылочная кромка могут быть частью различных тел, моделей или эскизов, но, при этом, обязательно должны принадлежать к одному виду.
Обозначения
Доступны различные типы обозначений: обозначения шероховатости, сварки, допуска формы и расположения, идентификатора элемента, обозначения участка базы и идентификатора базы. Обозначения создаются с использованием или без использования выносок.
Эскизные обозначения содержатся в ресурсах чертежа и наносятся как стандартные обозначения. Они используются для определения дополнительных символов, которые недоступны в Autodesk Inventor LT.
Изменяйте представление сварного катета, настроив свойства объекта.
Таблицы
Можно создать обычную таблицу или таблицу конфигурации.
Обычные таблицы могут создаваться с количеством строк и столбцов, установленным по умолчанию, или в соответствии с указанными пользователем значениями. Общая таблица может ссылаться на внешние данные из файлов .xls,.xlsxили .csv, или можно также ввести любой другой необходимый вам тип данных.
Таблицы отверстий
Таблицы отверстий показывают размер и место расположения элементов отверстий на модели. При добавлении таблицы отверстий для каждого отдельного отверстия устанавливается тег отверстия, и в таблицу добавляется соответствующая строка.
Таблицу отверстий можно редактировать, добавляя маркеры центра и цилиндрические выпрессовки.
Таблицы и теги редакций
Таблицы редакций содержат информацию об изменениях проекта. Таблицы редакций могут быть созданы для всего файла чертежа в целом или для отдельного листа.
Тег редакции отмечает объект, который был изменен при редактировании чертежа. Уровнем редакции по умолчанию для тега является последняя версия в таблице. Уровень редакции тега можно изменить через контекстное меню.
Текст или Выноска
Используйте команду "Текст", чтобы добавить общие примечания на чертеж. Основные примечания не прикрепляются к видам, обозначениям и другим элементам чертежей.
Для размещения примечаний к конкретным элементам на чертеже используется функция "Текст на выноске". При удалении вида чертежа примечания на выносках также удаляются.
