Для одного слоя чертежа стили можно сочетать.
Определение стиля дороги путем объединения широкой черной линии с тонкой желтой пунктирной линией.
Стили отображаются в порядке "снизу вверх". Это означает, что стиль, расположенный в конце списка, отображается первым.
|
|
Для слоя чертежа можно создать больше одного стиля. Стили накладываются друг на друга.
| Типы стилей | |
|---|---|
| Объект | Этот стиль позволяет определять цвет, тип линий, масштаб типа линий, вес линий и стиль печати объектов чертежа. |
| Аннотация | Этот стиль позволяет добавлять в объекты чертежа аннотации, такие как текст, блоки, изображения и данные свойств объекта. |
| Штриховка | Этот стиль позволяет добавлять в объекты чертежа штриховку. |
| Обозначение | Этот стиль позволяет использовать обозначения, такие как блоки и аннотации, для представления объектов чертежа. Этот тип стилей можно объединить только с другими стилями обозначений. |
| "Текст" | Этот стиль позволяет добавлять в объекты чертежа текст. |
| Растровое изображение | Данный стиль определяет яркость, контрастность и степень слияния с фоном изображений. |
| Тема | При использовании этого параметра отображается диалоговое окно "Тематическое соответствие", в котором можно создать стиль темы. |

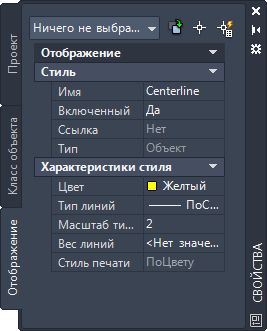

Свойства стиля отображаются на вкладке "Отображение" палитры "Свойства", где их можно просмотреть и изменить.
