Положение

Используйте страницу Положение, чтобы задать положение траектории перемещения инструмента для стратегий чистовой обработки боком фрезы. Эта страница содержит следующее:

Точка отсчета — Выберите, чтобы задать положение траектории.

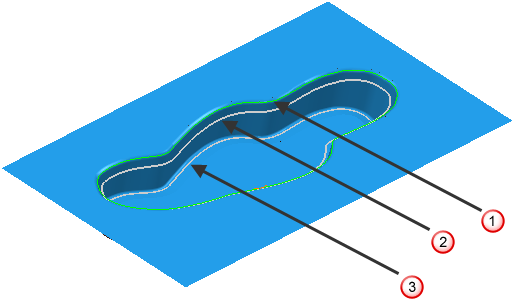

• Автоматически — Выберите эту опцию, чтобы опустить инструмент на деталь. Если под обрабатываемыми боком фрезы поверхностями не будет других поверхностей, то в этой области траектория не создается.



  — Траектория

  — Верхний шаблон

  — Нижний шаблон

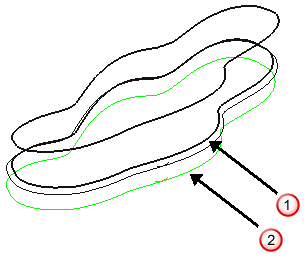

• Верх — Выберите эту опцию, чтобы выполнять обработку на высоте Верхнего шаблона.

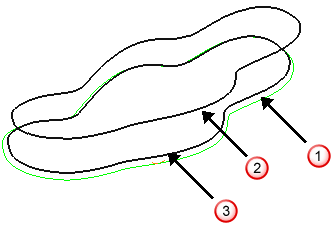

• Низ — Выберите, чтобы выполнять обработку на высоте Нижнего шаблона.



• Локальная СК — Выберите эту опцию, чтобы выполнять обработку на высоте локальной СК.



Локальная СК — Выберите ЛСК, которая определяет Точку отсчета.

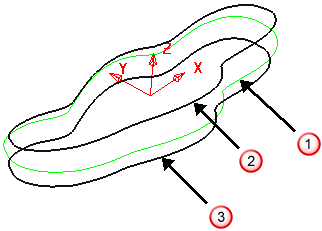

Локальная СК, задающая высоту.

Смещение — Введите значение смещения. PowerMill использует это значение, чтобы сместить самое нижнее положение траектории вдоль оси инструмента от положения, заданного в поле Точка отсчета.

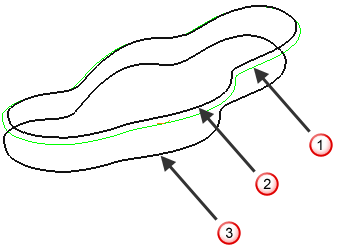

Смещение - 0.

Смещение - 10.
