Пример создания рабочей плоскости по трем точкам дуги

Этот пример показывает, как создать ЛСК в центре отверстия с осью Z, выровненной с отверстием.

1. Выберите вкладку «Локальная СК» > панель «Создать» > «По трем точкам дуги». Это откроет вкладку «Создать локальную СК».

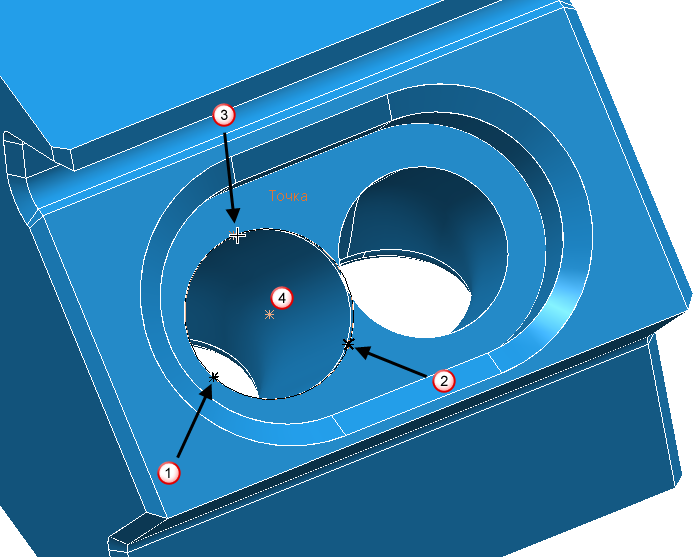

2. Щелкните по трем точкам на окружности, которые определяют отверстие (точки , и ).



   PowerMill вычисляет центр окружности (точку), который задает начало рабочей плоскости, и открывает диалоговое окно Подтверждение центра.

3. Нажмите Принять.

   Вы можете изменить положение начала координат в этом диалоге.

4. В графической области выберите направление оси Z (). Есть две опции, в отверстие или из отверстия.



   Это создает ЛСК и закрывает вкладку Создать локальную СК.
