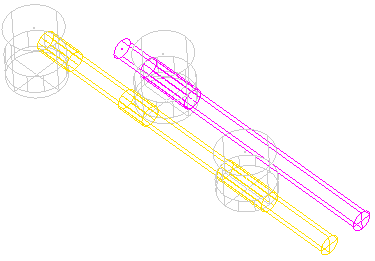

В этом примере показано, как удалить пересечение в отверстии. Начинаем с этой модели:
Отверстия находятся в двух наборах отверстий: три белых отверстия в одном наборе отверстий, а два фиолетовых отверстия — в другом (текущем активном) наборе отверстий.
Прим.: Чтобы создать пересечения, в контекстном меню ветви Наборы отверстий выберите Найти пересечения отверстий.
- Выберите отверстия с тремя пересечениями.
- В контекстном меню отдельного набора отверстий выберите Изменить отверстия, чтобы открыть диалог Изменить отверстия.
- Нажмите на вкладку Пересечения.

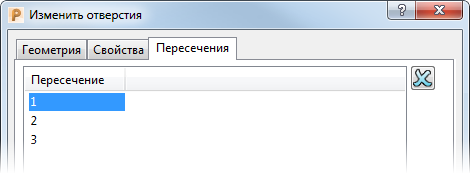

Это покажет три пересечения с выбранным отверстием.
- Выберите пересечение 1 в левой части диалога.

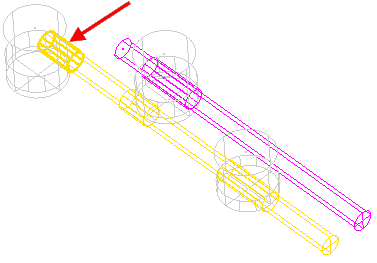

Выбранное пересечение отображается с более жирным контуром:
- Нажмите Удалить

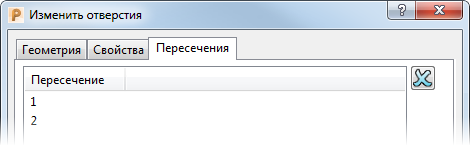

, чтобы удалить пересечение.Это удаляет пересечение 1 и переименовывает оставшиеся пересечения 2 и 3 на 1 и 2.

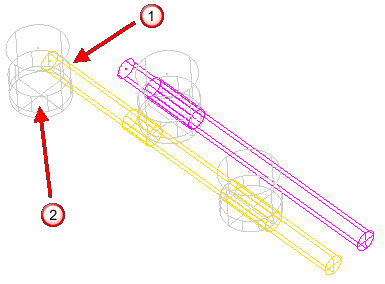

Это обновляет набор отверстий, чтобы удалить одно пересечение:
Удаленное пересечение.
Пересечение с остатками другого отверстия.
