Избегание обработки необработанного материала

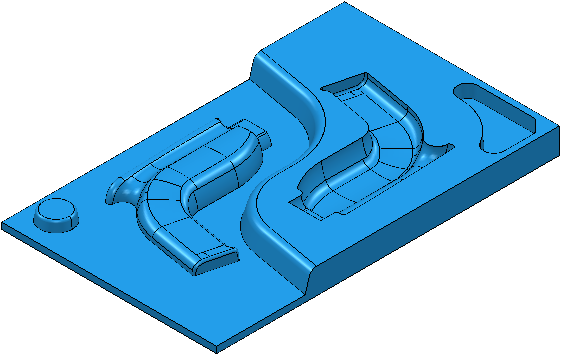

В этом примере показано, как избегать слишком глубокой обработки в материале заготовки. Это предотвращает повреждение инструмента путем контролирования глубины врезания в материал. Здесь используется модель powerdrill.dgk из папки Examples.

1. Создайте заготовку вокруг кармана.



2. Создайте траекторию выборки 3D модели, используя 30 мм концевую фрезу.



3. В контекстном меню ветви Модели материала выберите Создать модель материала.
4. В меню отдельной модели материала выберите «Применить» > «Активную траекторию в конце».
5. В меню отдельной модели материала выберите Вычислить.



6. Создайте траекторию с постоянной Z, используя 10 мм концевую фрезу. На странице Учет материала:
   1. Выберите Глубину резания и введите - 2.0.
   2. Выберите только что созданную Модель материала.
   3. Нажмите Вычислить.

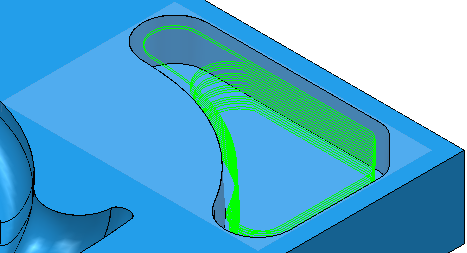

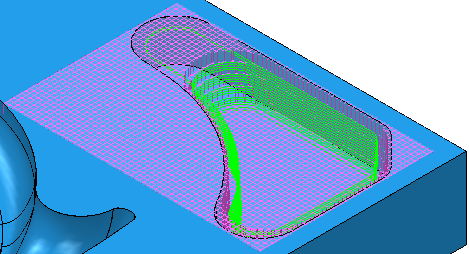

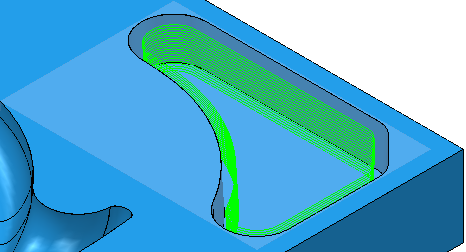

   Проще просмотреть траекторию без модели материала.

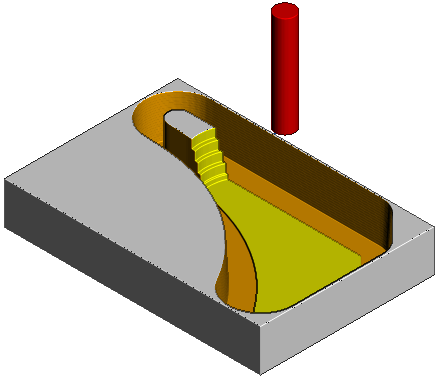

   Посмотрим симуляцию ViewMill:

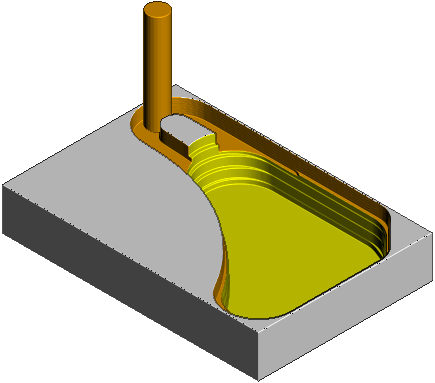

   Видно, как траектория идет по модели материала, а не по модели.

Если не контролировать учет материала, траектория следует вдоль модели, а не материала.

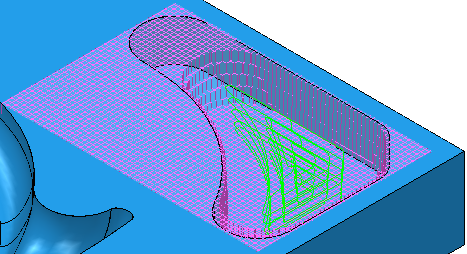

1. В диалоге Стратегия нажмите , чтобы создать вторую траекторию с постоянной Z на основе этой.
2. На странице Учет материала:
   1. Выберите для Модели материала - нет.
   2. Нажмите Вычислить.

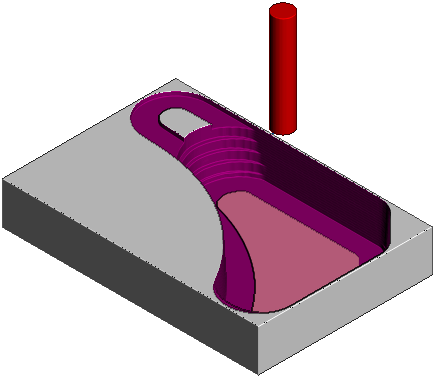

   Посмотрим симуляцию ViewMill:



   Эта траектория генерирует избыточную глубину резания и нагрузку на инструмент, так как она обрабатывает острый внутренний угол, оставляя в середине выступ.
