Работа с установами

Создание и управление установами для каждой операции обработки. Указание общей локальной СК для всех траекторий в установе и настройка геометрии заготовки.

Создание установа

Перейдите на вкладку «Установ» > панель «Создать» > «Установ». Произойдет автоматическая активация нового установа.

Активация установа

Выберите установ в списке на вкладке «Установ» > панель «Активный».

Совет: Можно также дважды щелкнуть установ в Проводнике.

Дублирование установа

Перейдите на вкладку «Установ» > панель «Создать» > «Дублировать».

Удаление установа

1. Активируйте установ, который требуется удалить.
2. Перейдите на вкладку «Установ» > панель «Активный» > «Удалить» и выберите:
   • Удалить установ, чтобы удалить установ и все траектории, связанные с ним.
   • Удалить установ и освободить траектории, чтобы удалить установ и вернуть связанные с ним траектории в узел «Траектории» Проводника.

Совет: Неактивные установы можно удалить. Щелкните правой кнопкой мыши установ в Проводнике и в контекстном меню выберите метод удаления.

Указание локальной СК установа

Локальная СК, связанная с установом, используется для заготовки в установе и автоматически применяется к новым траекториям, созданным в установе.

1. Активируйте установ.
2. Перейдите на вкладку «Установ» > панель «Изменить» > вкладка «Параметры».

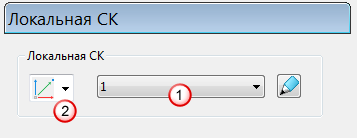

3. В диалоговом окне «Установ» выберите Локальная СК из списка, чтобы открыть страницу Локальная СК.
4. На странице Локальная СК выберите локальную СК из списка .



5. Если в проекте отсутствуют локальные СК, выберите параметр из списка создания локальных СК , чтобы сформировать локальную СК выбранного типа.
6. Если требуется отредактировать выбранную локальную СК, нажмите , чтобы показать вкладку Редактор ЛСК.

Указание заготовки в установе

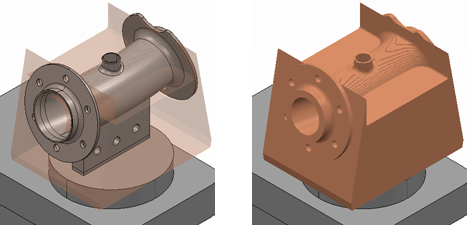

Под заготовкой понимается размер, форма и ориентация исходного материала, из которого изготавливаются детали. Чтобы задать заготовку для операции обработки, укажите пространственные атрибуты материала.

1. Активируйте установ.
2. Перейдите на вкладку «Установ» > панель «Изменить» > вкладка «Параметры».
3. В диалоговом окне Установ выберите «Заготовка» из списка.
   Совет: Заготовка задается так же, как блок.
4. На странице Заготовка выберите основу для геометрии заготовки в списке Задается.
5. Выберите систему координат, чтобы указать пространственное начало координат заготовки и ориентацию ее осей.
6. Введите Ограничения, чтобы указать пределы заготовки.
   Прим.: Эти параметры могут отличаться в зависимости от варианта, выбранного в списке Задается.
   Совет: Пределы заготовки можно рассчитать автоматически. Задайте Допуск, Припуск и Тип объекта и нажмите Рассчитать.
7. Нажмите Закрыть.
