Используйте следующие параметры на вкладке «Динамический контроль станка» > панель «Показать» > меню «Показать», чтобы показать элементы траектории:
- Рабочие ходы — Показывает рабочие ходы для активной траектории.
Траектория с отображенными рабочими ходами, подводами, отводами и переходами:
Рабочие ходы траектории не показаны:
Подводы, отводы и переходы траектории показаны. Скрытие рабочих ходов полезно при попытке просмотреть подводы, отводы или переходы траектории.
- Переходы — Отображает переходы для активной траектории.
Траектория с отображенными рабочими ходами, подводами, отводами и переходами:
Переходы траектории не показаны:
Скрытие переходов полезно, когда вы пытаетесь просмотреть рабочие ходы или подводы и отводы траектории.
- Подводы — Отображает подводы и отводы для активной траектории.
Рабочие ходы, подводы и отводы траектории показаны, а переходы не показаны:
Переходы траектории не показаны:
Подводы и отводы траектории не показаны, а рабочие ходы показаны. Скрытие подводов/отводов полезно, когда вы пытаетесь просмотреть рабочие ходы или переходы траектории.
- Векторы ориентации — Отображает вектор ориентации инструмента.
Если вы комбинируете это с симуляцией траектории (с помощью опции Симуляция с начала в меню отдельной траектории), то
показывает ориентацию инструмента.
Полезно просмотреть ориентацию при контакте инструмента, если используется асимметричный шпиндель.
- Оси инструмента — Отображает ось инструмента в каждой точке траектории, что позволяет визуализировать изменение ориентации инструмента:
- Нормали контакта — Отображает красным цветом нормали контакта в каждой точке траектории.
Этот параметр доступен, только если вы выбрали Нормали контакта в диалоговом окне Размещение точек
. Нормали контакта - это векторы I, J, K. - Точки — Отображает каждую точку для активной траектории красным, а центры дуг - синим. Это используется для визуализации плотности точек.

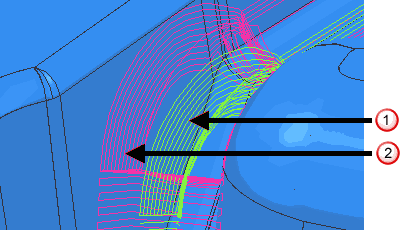

- Путь контакта — Показывает красным цветом путь точек контакта траектории.
Этот параметр доступен, только если вы выбрали Нормали контакта в диалоговом окне Размещение точек
. Нормали контакта - это векторы I, J, K.
Стандартная траектория показана зеленым цветом.
Красным показано перемещение точки контакта.
