Создание патрона (EX)

Этот пример показывает, как создавать патрон для определенного инструмента.

1. В меню отдельной траектории выберите Параметры.
2. Выберите вкладку Патрон в диалоге Инструмент.
3. Нажмите на кнопку Добавить компонент , чтобы добавить первую часть патрона.
4. Заполните раздел Размеры вкладки Патрон следующим образом.
   1. Верхний диаметр — 60
   2. Нижний диаметр — 30
   3. Длина — 50
   4. Вылет — 85
5. Нажмите на кнопку Добавить компонент , чтобы добавить вторую часть патрона.
6. В разделе Размеры введите следующие значения.
   1. Верхний диаметр — 60
   2. Нижний диаметр — 60
   3. Длина — 40
7. Нажмите на кнопку Добавить компонент , чтобы добавить третью часть патрона.

   Перед добавлением третьей части убедитесь, что вторая часть патрона выбрана (выделена светло-розовым цветом). В противном случае следующий компонент добавляется снизу, а не сверху.

8. В разделе Размеры введите следующие значения.
   1. Верхний диаметр — 110
   2. Нижний диаметр — 60
   3. Длина — 50
9. Нажмите на кнопку Добавить компонент , чтобы добавить четвертую часть патрона.

   Перед добавлением четвертой части убедитесь, что третья часть патрона выбрана (выделена светло-розовым цветом). В противном случае следующий компонент добавляется снизу, а не сверху.

10. Заполните раздел Размеры вкладки Патрон следующим образом.
    1. Верхний диаметр — 110
    2. Нижний диаметр — 110
    3. Длина — 50

    Чтобы отредактировать отдельный компонент патрона, в разделе Компоненты выберите часть патрона, которую нужно отредактировать. Выбранная часть становится светло-розовой, и в разделе Размеры отображаются значения для редактирования. Чтобы удалить отдельный компонент патрона, в разделе Компоненты выберите компонент патрона, который нужно удалить, и нажмите на кнопку Удалить компонент патрона.

11. Нажмите Закрыть.

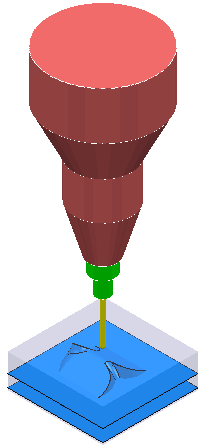

    Инструмент, хвостовик и патрон отображаются в графическом окне:
