Как графически отредактировать отверстия

Этот пример показывает, как графически редактировать отверстия.

Здесь используется модель RetainerPlate.dgk из папки Examples.

1. Выберите часть модели, имеющую несколько отверстий.
2. Из контекстного меню ветви Наборы отверстий выберите Создать отверстия.

   Это откроет диалог Создать отверстия.

3. В диалоге Создать отверстия:
   1. Выберите Создать по - Модель.
   2. Выберите Создать составные отверстия.
   3. Снимите выбор с опции Группировать по оси.
   4. Выберите Изменить после создания.
   5. Нажмите Применить.

   PowerMill распознает выбранные отверстия.

4. Дважды щелкните по отверстию, которое нужно отредактировать. Это откроет вкладку Редактор набора отверстий.

   При выборе отверстия на нем появляются маркеры.



   Выбранное отверстие становится желтым и маркеры перетаскивания появляются у верха и низа этого отверстия.

   Если маркеры у отверстия не появились или маркеры появились у другого отверстия, выберите то отверстие, которое нужно редактировать. За один раз можно отредактировать только одно отверстие. Редактирование неактивного набора отверстий активирует его.

5. Чтобы изменить высоту отверстия, поместите курсор на одну из синих стрелок. Курсор изменится на . Перетаскивайте мышь для изменения высоты. Текст рядом с курсором показывает текущую высоту (здесь 90.8) и увеличение высоты (здесь 40).



   Если вы удерживаете нажатой клавишу Shift при перетаскивании синей стрелки, то одновременно изменяется и высота противоположного торца.

6. Чтобы переместить отверстие, поместите курсор на желтую область или на любую часть выбранного элемента. Курсор изменится на . Перетащите мышь, чтобы переместить отверстие. Текст рядом с курсором показывает текущую высоту выбранного отверстия (здесь 20), и насколько вы переместили элемент (здесь 0, 0, 20).



   Отверстие можно перемещать только вверх или вниз вдоль оси Z. Если включен Разумный курсор, то вы можете настроить высоту, привязавшись к соответствующей геометрии. Вы можете убрать привязку разумного курсора с помощью клавиши CTRL.

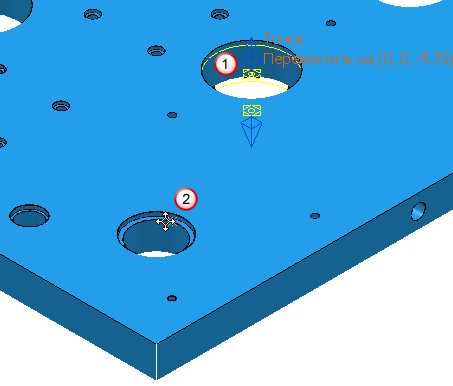

7. Щелкните по другому отверстию в модели, чтобы переместить отверстие на эту высоту. В данном случае щелкните по кромке отверстия на модели.



   Элемент, который вы редактируете.

   Необходимая высота.

8. Когда вы получили корректный размер и положение отверстия, выберите вкладку «Редактор набора отверстий» > панель «Готово» > «Принять».
