Трассировка отводов в качестве поднятых труб
- На ленте выберите вкладку "Главная"
панель "Проект" "Диспетчер проектов" "Настройка проекта".

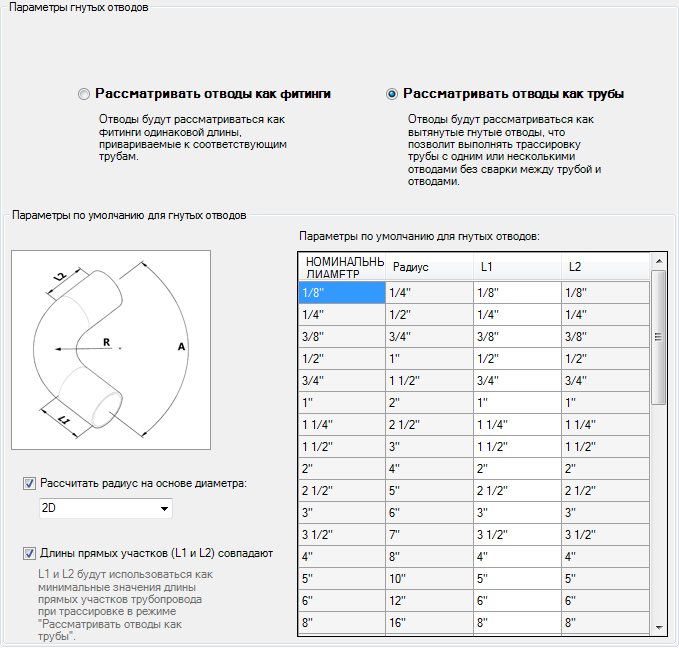

- В структуре диалогового окна "Настройка проекта" разверните узел "Настройки DWG 3D трубопровода". Щелкните "Параметры гнутых отводов".
- Выберите "Рассматривать отводы как трубы".
Создание вытянутого гнутого отвода
- Чтобы включить функцию гнутого отвода, выберите на ленте
вкладку "Главная" панель "Вставка элементов" Показать/скрыть гнутые отводы.
- Начните трассировку трубы в области чертежа.
- Укажите точку для построения прямого сегмента трубы.
Продолжите трассировку и создайте один или несколько витков.
- Нажмите клавишу ENTER для завершения трассировки. Будет создан вытянутый гнутый отвод.
- Щелкните, чтобы выбрать гнутый отвод.
Гнутый отвод будет выбран в качестве группы.
Преобразование поднятой трубы в трубы и отводы
Если созданную поднятую трубу требуется преобразовать в отдельные трубы и отводы, выполните следующие действия.
- Щелкните поднятую трубу в области чертежа. Появится контекстное меню.
- Щелкните "Преобразовать в комбинацию труб и отводов". Отвод преобразуется в отдельные трубы и отводы.
Преобразование труб и отводов в поднятую трубу
Если созданные трубы и отводы требуется преобразовать в поднятую трубу, выполните следующие действия.
- В области чертежа щелкните гнутый отвод правой кнопкой мыши. Появится контекстное меню.
- Щелкните "Преобразовать в вытянутый гнутый отвод". Будут преобразованы отдельные трубы и отводы.
Прим.: Выбранный изгиб должен быть гнутым отводом. Фитинги (отводы) невозможно преобразовать в поднятые трубы.
Трассировка гнутых отводов и фитингов
- На ленте выберите вкладку "Главная" панель "Проект" "Диспетчер проектов" "Настройка проекта".
- В структуре диалогового окна "Настройка проекта" разверните узел "Настройки DWG 3D трубопровода". Щелкните "Параметры гнутых отводов".
- Выберите "Рассматривать отводы как фитинги".
Задание размеров вытянутого гнутого отвода.
Если требуется изменить геометрию (3D-модель) созданной в процессе трассировки поднятой трубы, выполните следующие действия.
- На ленте выберите вкладку "Главная" панель "Проект" "Диспетчер проектов" "Настройка проекта".
- В структуре диалогового окна "Настройка проекта" разверните узел "Настройки DWG 3D трубопровода". Щелкните "Параметры гнутых отводов".
- Чтобы задать радиус для каждого размера, выполните следующие действия.
- Снимите флажок "Рассчитать радиус на основе диаметра". Теперь столбец "Радиус" доступен для редактирования.
- В списке "Параметры по умолчанию для гнутых отводов" укажите радиус для используемых размеров.
- Чтобы указать радиус на основе диаметра для всех размеров, выполните следующие действия.
- Выберите "Рассчитать радиус на основе диаметра".
- В раскрывающемся списке выберите радиус, соответствующий коэффициенту номинального диаметра (например, 1,5Д).
- Чтобы указать другое значение длины прямого участка до и после каждого изгиба, выполните следующие действия.
- Снимите флажок "Длины прямых участков совпадают".
- В списке "Параметры по умолчанию для гнутых отводов" укажите длину для используемых размеров.
