Добавление столбца номера линии к спецификации двумерного чертежа

К таблице спецификации двумерного чертежа можно добавить столбцы, например для номера линии или центра тяжести.

1. Щелкните контекстную вкладку ленты «Ортогональный вид» панель «Размещение и настройка таблицы»«Настройка таблицы».
2. В диалоговом окне «Настройка таблицы» нажмите «Добавить столбец».

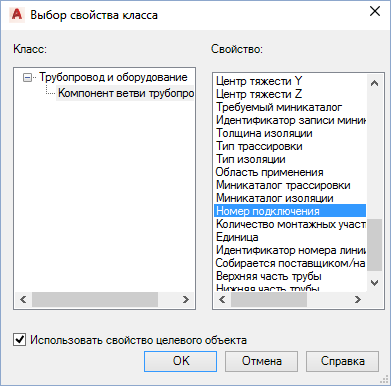

3. В диалоговом окне «Выбор свойства класса» перейдите к списку классов и щелкните «Компонент ветви трубопровода».
4. В списке свойств выберите «Идентификатор номера линии».

5. Нажмите "OK", чтобы закрыть диалоговое окно "Выбор свойства класса".
6. В разделе "Компоновка таблицы" в строке "Столбец" выберите "Идентификатор номера линии".
   Прим.: Если не выбрать столбец, то он будет удален из списка.
7. Выполните одно из следующих действий.
   • Для создания таблицы спецификации двумерного чертежа выберите параметр «Спецификация» и задайте местоположение таблицы.
   • Для обновления существующей спецификации выберите "Обновление спецификации".

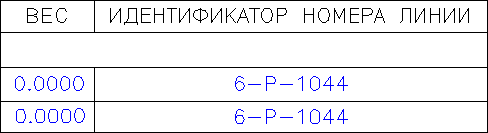

   Отображается идентификатор номера линии.
