Отображает созданные для проекта двумерные чертежи.

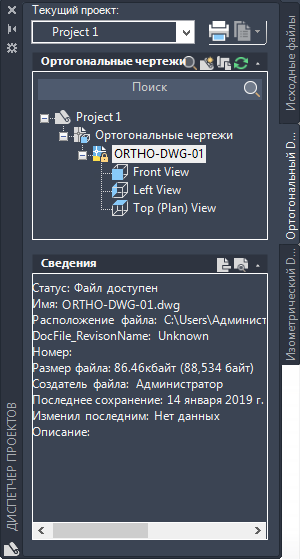

Панель "Ортогональные чертежи"
Задает общую организацию двумерных чертежей в проекте.
Можно добавлять, удалять чертежи и папки, а также менять их порядок. Также можно выбирать чертежи и папки для включения их данных в отчеты.
- Панель инструментов панели "Ортогональные чертежи"
-
Содержит кнопки для открытия, добавления чертежей, создания с ними связи и копирования.
-
Создание ортогонального DWG. Отображает диалоговое окно "Создание файла DWG", где можно создать новый чертеж на основе шаблона по умолчанию и добавить его в дерево проекта. - Копировать ортогональный DWG в проект.
Открывает диалоговое окно "Выбор чертежа", где можно выбрать один или несколько файлов для копирования в проект.
-
- Узлы дерева проекта
-
Каждый узел в дереве проекта обозначается определенным значком.
-
Узел проекта. Представляет организационную единицу верхнего уровня в иерархии дерева проекта. -
Узел папки ортогональных чертежей. Представляет папку по умолчанию, которую нельзя удалить. Внутри этой папки можно добавлять вложенные папки. -
Узел чертежа. Представляет чертеж в проекте. -
Узел заблокированного чертежа. Представляет чертеж, редактирование которого выполняется в данный момент. -
Отсутствующий или измененный узел чертежа. Представляет чертеж по ссылке, который был перемещен или изменен. Чтобы найти чертеж, щелкните правой кнопкой мыши узел отсутствующего чертежа и выберите пункт "Свойства чертежа". Чтобы обновить чертеж, щелкните узел правой кнопкой мыши и выберите команду "Проверить виды". -
Узел ортогонального вида. Затененная область отображает проецируемый вид. Если в модель по ссылке внесены изменения, можно щелкнуть узел правой кнопкой мыши узел, чтобы проверить вид и сделать данную область красной. Чтобы обновить чертеж, щелкните узел правой кнопкой мыши и выберите "Обновить вид".
-
Подробности см. в следующих разделах:
