Отображает созданные для проекта изометрические чертежи.

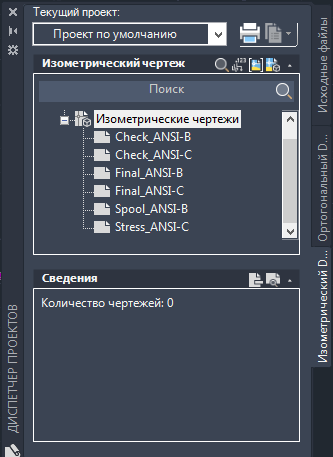

Панель "Изометрический чертеж"
Задает общую организацию изометрических чертежей в проекте.
Можно добавлять, удалять чертежи и папки, а также менять их порядок. Также можно выбирать чертежи и папки для включения их данных в отчеты.
- Панель инструментов панели "Изометрический чертеж"
-
Содержит кнопки для открытия, добавления и обновления состояния чертежей.
Скрыть/показать поле поиска. Скрытие или отображение поля поиска, с помощью которого можно искать файлы проекта с определенными именами.
-
Группировать по номеру линии. Отображает изометрические чертежи под отдельными номерами линий, на основе которых они были созданы.
Группировать по чертежу. Отображает изометрические чертежи в виде дочерних узлов под узлом "Изометрические чертежи".
-
Новый изометрический DWG. Отображает меню, из которого можно выбрать изометрический экспресс-чертеж или производственный изометрический чертеж.
- Узлы дерева проекта
-
Каждый узел в дереве проекта обозначается определенным значком.
-
Узел проекта. Представляет организационную единицу верхнего уровня в иерархии дерева проекта.
-
Узел изометрических чертежей. Представляет сгруппированные изометрические чертежи. Под этим узлом могут быть вложены папки.
-
Узел номера изометрической линии. Представляет номер линии трубопровода.
-
Узел чертежа. Представляет чертеж в проекте.
-
Узел заблокированного чертежа. Представляет чертеж, редактирование которого выполняется в данный момент.
-
Узел отсутствующего чертежа. Представляет чертеж, который был перемещен или удален. Чтобы найти чертеж, щелкните правой кнопкой мыши узел отсутствующего чертежа и выберите пункт "Свойства чертежа".
-
Подробности см. в следующих разделах:
