Определение параметров шаблона принципиальной схемы щита/панели

Имеется возможность адаптации внешнего вида принципиальных схем щита/панели. Можно задать общие параметры внешнего вида, а также параметры для информации о цепях и сводки о нагрузках.

1. Выберите вкладку "Управление""Шаблоны спецификаций панели" "Редактировать шаблон".
2. В диалоговом окне "Редактирование шаблона" в поле "Шаблоны" задайте шаблон и нажмите кнопку "Открыть".
3. На вкладке "Изменение шаблона спецификации панели" нажмите "Задать параметры шаблона".
4. Если требуется, задайте параметры шаблона в следующих категориях.

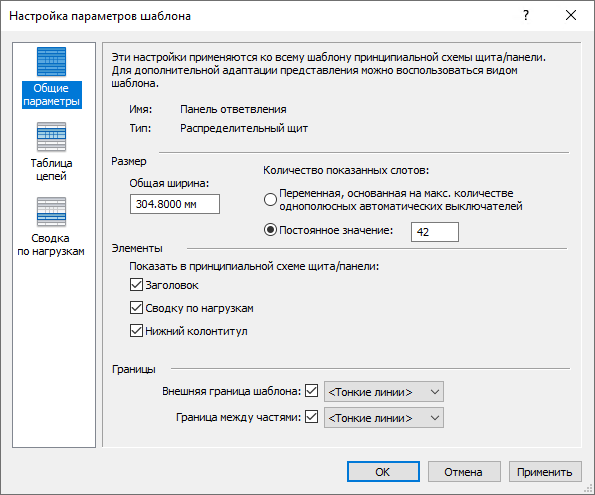

   Общие параметры

   Параметры окна "Общие параметры" позволяют настраивать общий вид спецификации панели, например ширину, детали, рамки и количество отображаемых слотов и деталей. Можно изменять эти настройки до создания спецификации панели или после создания для приведения ее в соответствие с предъявляемыми к ней требованиями.

   1. На левой панели выберите "Общие параметры".
   2. В поле "Общая ширина" задайте ширину спецификации в дюймах при ее выводе на печать.
   3. Для параметра "Количество показанных слотов" укажите, будут ли отображаемых слоты определяться из электрооборудования, или установите постоянное значение. При выборе переменной, основанной на максимальном количестве однополюсных автоматических выключателей, количество слотов определяется параметром «Максимальное количество 1-полюсных выключателей» в свойствах электрооборудования.
      Прим.: Если количество полюсов устройства превышает количество слотов, заданных для него в шаблоне, выводится предупреждение.
   4. В области "Показать в спецификации панели" укажите, требуется ли отображать в шаблоне части "Заголовок", "Сводка по нагрузкам" и "Нижний колонтитул".
   5. В области "Границы" укажите, требуется ли отображать внешнюю границу и границу между частями шаблона.

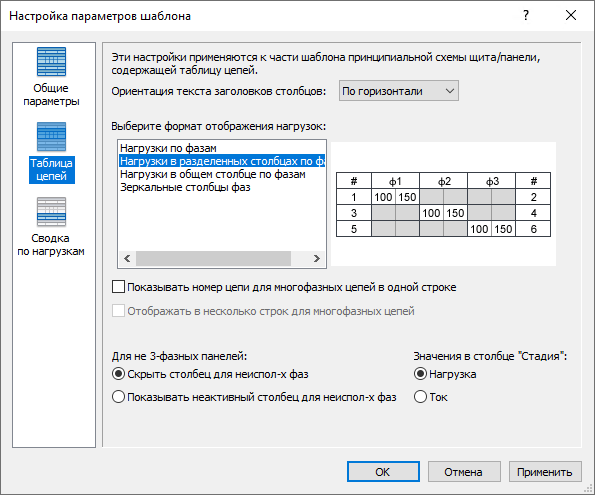

   Таблица цепей

   Формирование компоновки сведений о цепях в спецификации панели и задание параметров, относящихся к цепям.

   1. На левой панели выберите "Таблица цепей".
   2. Задайте ориентацию текста для заголовков столбцов. Выбранный формат отображения нагрузок позволяет интерактивно настраивать формат таблицы нагрузок.
   3. Задайте формат отображения нагрузок. Параметры форматирования зависят от типа редактируемого шаблона спецификации панели (и конфигурации панели). Конфигурация панели определяет доступные параметры форматирования.
   4. Укажите единицу измерения в столбцах фаз.
   5. Укажите, следует ли показывать значения столбца фаз в нагрузках (ВА) или токе (А).

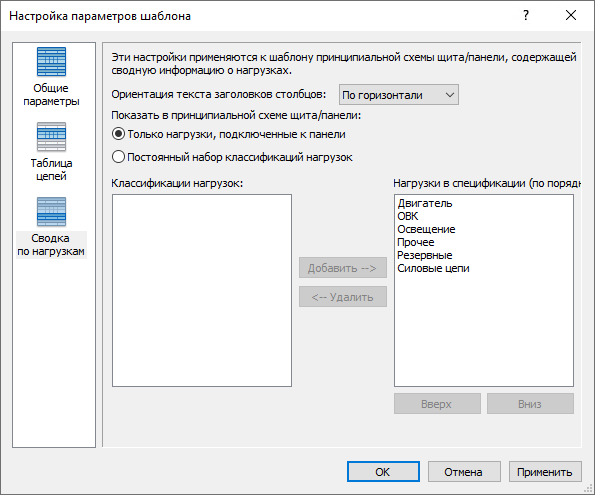

   Сводка о нагрузках

   Классы нагрузок, отображаемые в принципиальных схемах щита/панели, и их порядок.



   Параметры сводки о нагрузках

   1. На левой панели выберите "Сводка по нагрузкам".
   2. В поле "Ориентация текста заголовков столбцов" задайте вариант отображения текста.
   3. В области "Показать в спецификации панели" задайте, требуется ли отображать только подключенные к панели нагрузки или постоянный набор нагрузок. Если выбран постоянный набор, задайте отображаемые нагрузки с помощью кнопок "Добавить" и "Удалить".
