При проверке модели энергопотребления можно увидеть изломы кромок и небольшие зазоры между поверхностями.

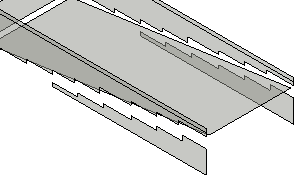

Например, на следующем рисунке показаны аналитические поверхности, созданные для обозначения пандуса и смежных стен. На аналитических поверхностях стен зазоры появляются в тех местах, где они пересекаются с пандусами. Зазоры отображаются с неровными краями.

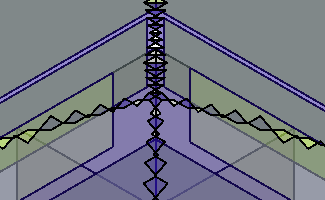

На следующем рисунке показана иная ситуация, в которой аналитические поверхности, обозначающие детали крыши, отображаются с неровными линиями.
Проблема: форма и точность аналитических поверхностей могут отличаться от типовой геометрии замкнутых оболочек, созданной вручную с помощью традиционных инструментов и процессов моделирования энергопотребления. При этом небольшие зазоры и изломы кромок практически не влияют на расчет. Они в основном сохраняются, чтобы обеспечить эффективность процесса создания модели энергопотребления.
Площадь аналитических поверхностей, используемая для расчета энергопотребления, соответствует приблизительным значениям поверхностей элементов модели. Автоматически созданная модель энергопотребления может содержать зазоры между аналитическими поверхностями и ступенчатыми краями. Эти элементы модели энергопотребления могут выглядеть необычно, однако они не влияют на точность результатов моделирования энергопотребления.
В диалоговом окне «Параметры энергопотребления» с помощью параметра Разрешение аналитической поверхности можно определить, насколько точно аналитические поверхности будут соответствовать представляемым ими поверхностям элементов здания. Меньшим значением разрешения можно достичь более высокое соответствие площадей аналитических поверхностей и поверхностей элементов здания. Однако эти изменения отразятся на результатах моделирования энергопотребления, завершение которого занимает больше времени при отсутствии заметного повышения точности результатов.
Решение: данная проблема не требует решения.
