Сведения об устранении неисправностей при расчете систем.
При ошибке во время расчета систем в верхней части отчета по результатам анализа, который находится на виде «Отчеты», отображается следующее сообщение: «При выполнении моделирования EnergyPlus не был создан отчет для расчета систем».
Если при расчете систем произошла ошибка, проверьте журнал ошибок eplusout.err, расположенный в системной папке temp.
В проводнике Windows введите %temp%, чтобы быстро открыть папку Temp и найти папку с тем же именем, что и выбранный рабочий процесс расчета. В зависимости от параметров безопасности Windows системой может быть создана еще одна папка.
Путь к папке будет выглядеть примерно следующим образом: C:\Users\<имя_пользователя>\AppData\Local\Temp\3\fbf31253-58bb-4d1a-b5db-ae57c7b3aee2\HVAC Systems Loads and Sizing. Файл eplusout.err находится во вложенной папке \run.
| Причины ошибки при расчете систем | Решение |
|---|---|
|

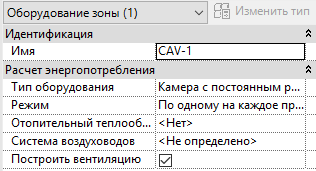

Обратите внимание, что при следующем сценарии развития событий файл журнала не будет создан, так как не удалось запустить расчет систем. Для оборудования зоны, например камеры с постоянным расходом воздуха, требуется система воздуховодов, но она не назначена.  В Диспетчере инженерных систем напротив оборудования зоны, для которого требуется система воздуховодов, отображается предупреждающий значок.  |
Назначьте систему воздуховодов для оборудования зоны. См. раздел Оборудование зоны. |
| Рабочая температура отопления (22 градуса Цельсия) больше рабочей температуры охлаждения (21 градус Цельсия), что создает парадокс отопления/охлаждения.
В нижней части файла eplusout.err появится сообщение примерно следующего содержания: **LoadToHeatingSetPoint=-6603.432, LoadToCoolingSetPoint=-7759.433 **ZoneTempIndZnLd=32035.45 **ZoneTempDepZnLd=1156.00 **Zone HeatingThermostatSetPoint=22.00 **Zone CoolingThermostatSetPoint=21.00 Fatal** Program terminates due to above conditions. |
Назначьте правильную рабочую температуру в зоне по умолчанию и повторите расчет системы. |
| Система воздуховодов не назначена оборудованию зоны, или оборудование зоны, которое использует систему воздуховодов, не назначено ни одному аналитическому пространству.
В нижней части файла eplusout.err появится сообщение примерно следующего содержания: **Fatal** Preceding errors cause termination Summary of Errors that led to program termination: Reference severe error count=2 Last severe error=An outlet node inAirLoopHVAC=" AHU-1 " is not connected to any zone ***Warning: Node connection errors not checked - most system input has not been read (see previous warning. ***Fatal error -- final processing. Program exited before simulations began. See previous error messages. |
Убедитесь в том, что все системы воздуховодов связаны с аналитическим пространством. Удалите все неиспользуемые элементы. См. раздел Характеристики системы воздуховодов. |

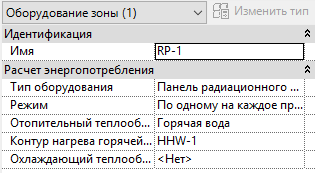

Оборудование зоны, включающее в себя теплообменники, например панель радиационного отопления, не имеет назначенных теплообменников.
 При расчете систем возникнет ошибка, а в нижней части файла eplusout.err появится сообщение примерно следующего содержания: **Severe** <root>[Coil:Cooling:Water][RP-1-1 Cooling Coil] - Missing required property 'water_inlet_node_name'. **Severe** <root>[Coil:Cooling:Water][RP-1-1 Cooling Coil] - Missing required property 'water_outlet_node_name'. **Fatal** Errors occurred on processing input file. Preceding condition(s) cause termination. |
Укажите охлаждающий теплообменник на палитре свойств и повторно запустите расчет систем. |
