“紧缩”对话框中包含用于在“编辑 UVW”对话框中以程序方式重新排列纹理群集的控制。
-
“UVW 展开修改器” > “编辑 UV”卷展栏 > “打开 UV 编辑器”按钮 > “编辑 UVW”对话框 > “排列元素”卷展栏 >
“紧缩设置”按钮（在“紧缩: 自定义”弹出按钮上）

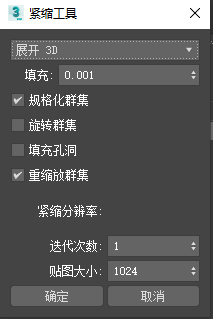

界面
- (下拉)
- 设置紧缩方法：
- 展开 3D（默认选项）：一种基于对群集布局边界矩形区域进行迭代最小化的紧缩方法。由于使用多线程，通常会生成可用算法的最佳结果，并且性能优于非凸面算法。
- 非凸面：一种迭代方法，生成的紧缩排列通常比递归算法或线性算法更高效，但计算成本会略有增加。
- 递归紧缩：有效紧缩群集，但比线性方法慢。
- 线性紧缩：使用线性方法布局群集。该方法很快但不是很有效，而且往往会保留未使用的 UV 空间。
- 填充
- 群集之间的间距。此值相对于 0.0 到 1.0 的 UV 空间。紧缩后，UV 群集之间的距离基于填充大小和定义的位图分辨率值。如果使用的分辨率较小，但填充量相同，则将尝试分开一些紧缩 UV 群集。
为获得最佳效果，请使用较小的值。大多数情况下，使用默认值会生成不错的效果。
- 规格化群集
- 如果启用此选项，将缩放最终布局使其在标准纹理坐标空间（0.0 到 1.0）内适合，该标准纹理坐标空间在编辑器中以深蓝色的粗轮廓表示。如果禁用此选项，群集的最终大小将使用对象空间，因此会比编辑器贴图区域大。为获得最佳效果，请将此设置处于启用状态。
- 旋转群集
- 控制紧缩算法是否可以旋转群集以查找最佳紧缩解决方案。如果禁用此选项，UV 群集将保留其最初设置的旋转方向。
注： 在某些情况下，即使“旋转群集”处于禁用状态，紧缩也可以将群集旋转 90 度。
- 填充孔洞
- 如果启用此选项，则会将较小群集放置在较大群集之间的间距中，以充分利用可用的贴图空间。
- 重缩放群集
- 如果启用此选项，紧缩将缩放各个群集，以使纹理大小与 3D 几何体空间一致。或者，如果存在含有非默认的“重缩放优先级”值的组，则可以使用指定的缩放因子。
注： “展开 3D”将始终重缩放群集。
- 紧缩分辨率
- 迭代次数：算法为找到最佳分辨率将使用的过程数。增加此值可能会获得更佳的紧缩解决方案，但需要更多时间。
贴图大小：尝试紧缩到的目标位图分辨率。此值与填充结合使用，以确定最终紧缩输出中 UV 群集的接近度。
- 确定
- 接受设置，关闭对话框，并按指定执行贴图。
- 取消
- 取消所有的更改，然后关闭对话框。
