- 单击“常用”选项卡
“增强型自定义轴网”。 或者,可以在“设计工具”选项板中选择“增强型自定义柱网轴线”工具。
- 在“柱网轴线”对话框中,单击“正交”单选按钮。
- 单击“上”选项卡。

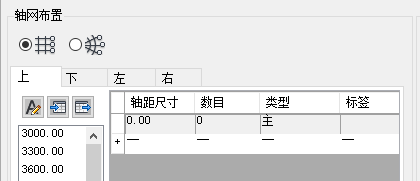

- 默认情况下,第一条轴线已经显示。
- 若要对轴网添加第一个轴距,请确定所需尺寸(例如,3000 mm),然后单击左侧值列表中的对应值。

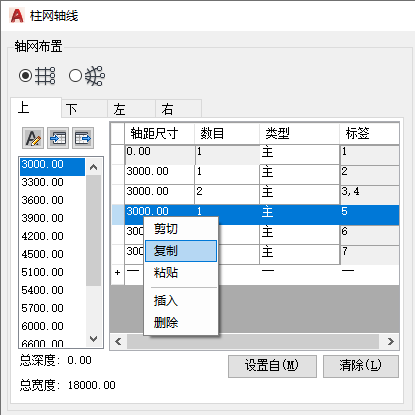

提示: 可以在输入轴距尺寸值后直接对其进行编辑,也可以编辑预配置的默认值列表。
- 对于具有规则尺寸轴距的轴网,可以使用下列选项生成轴距:
- 在“类型”下,选择与轴距相关的轴线是应标为主轴线还是子轴线。默认情况下,选中主轴线。
注: “标签”列是只读列,用于显示相关轴线的轴网标签。可以在下面的“编号参数”下更改轴网的标签。
- 单击“左”选项卡,然后使用相同的方法在此添加轴线。
注意: 对于两侧(上/下,左/右)具有相同格线布置的规则轴网,不需要在“右”和“下”选项卡上进行任何设置。默认情况下,如果对下侧和右侧不单独进行定义,则上侧和左侧的设置会镜像到下侧和右侧。
- 如果需要,请设置轴网的其他特性。

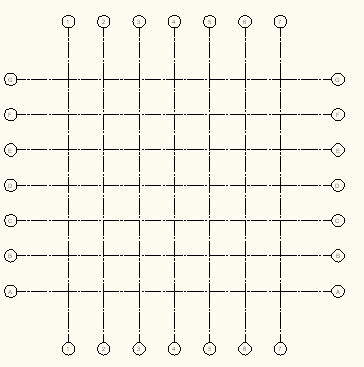

- 按 Enter 键,然后在图形中插入轴网。
这会产生轴距。
