使用直线和曲线剪裁外部参照或图像。
查找
提供一种方式，使用户通过使用多段线、圆、圆弧、椭圆、文字、多行文字或属性定义剪裁或删除所有其他对象的显示，来剪裁块、外部参照、图像和区域覆盖对象的指定部分。利用 CLIPIT 工具，您可以使用圆弧、圆或多段线来定义块、外部参照、图像和区域覆盖的剪裁边界。
通过使用一系列短直线段穿越圆弧段，CLIPIT 使剪裁至曲线边界成为可能。通过指定任何给定线段的中点和圆弧之间的最大距离，您可以控制穿越圆弧段所用的精度：
输入较大的误差值会导致较少的线段和更快的性能，但是圆弧会显得不够平滑。相反，输入较小的值会导致沿圆弧平滑剪裁，但会在重生成期间加重处理负担。
提示： 若要提高性能，请在创建图形时，在“为圆弧分辨率输入最大误差距离”的提示下输入相对较大的值。在准备好打印图形后，再次使用 CLIPIT，并在 CLIPIT 提示下为圆弧分辨率指定一个较小的错误值。
样例
绘制一条多段线、圆或圆弧，并剪裁一部分外部参照的楼层平面。

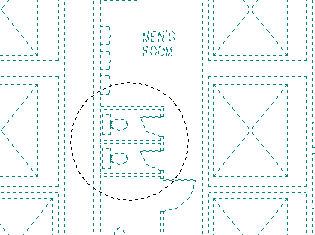

选择圆作为剪裁边界：

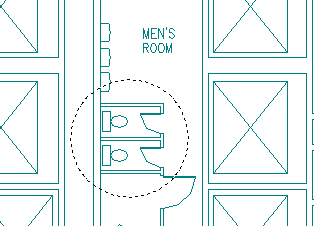

选择外部参照：
使用圆作为剪裁边界剪裁外部参照：
文件
clipit.lsp
